Sumador completo de 1 bit (2 / 2 paso)

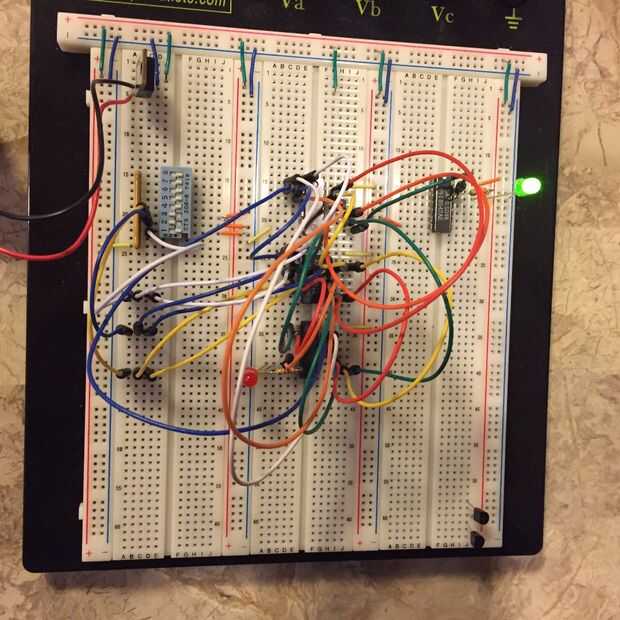

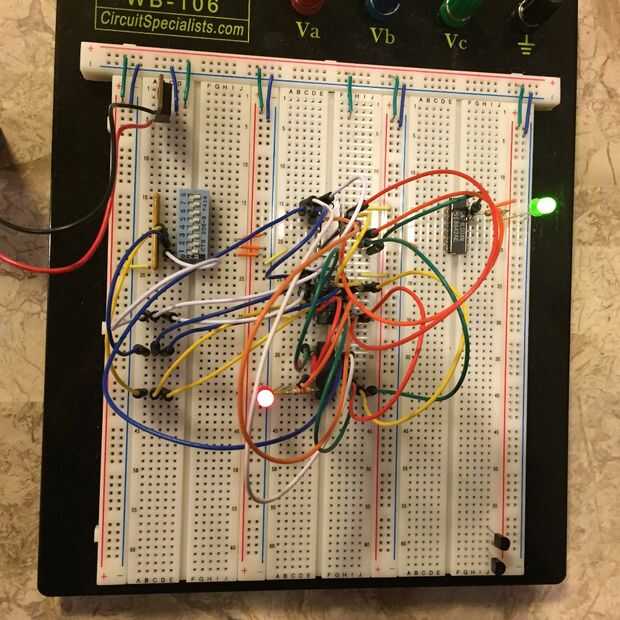

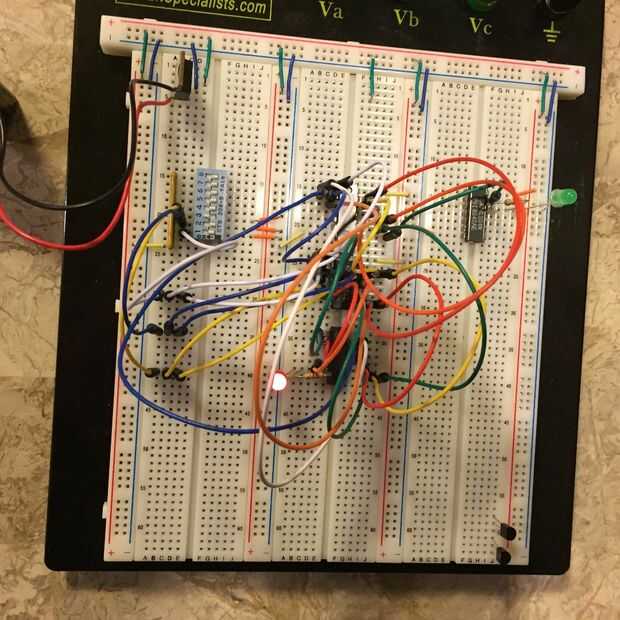

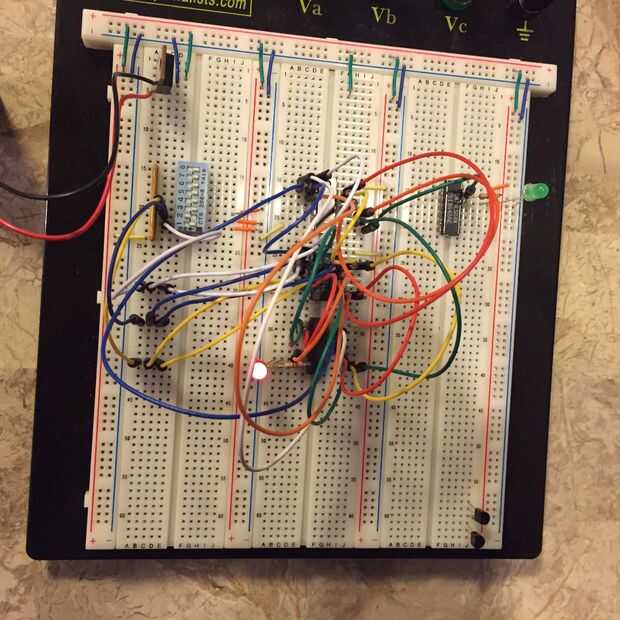

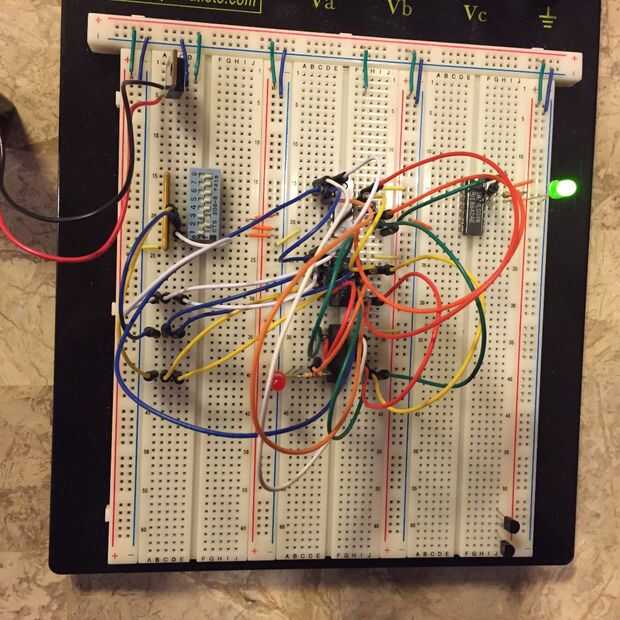

Paso 2: Implementación en un protoboard

Si el interruptor está hacia arriba, entonces es apagado.

Si el interruptor está hacia abajo, entonces es de.

El cable blanco representa A.

El cable azul representa B.

El cable amarillo representa llevar en (Cin).

El LED verde representa la suma.

y el LED rojo representa el llevar a cabo (Cout).
