Este scop está limitada a la CA sólo para mí que esto es porque mi línea de tarjeta de sonido es AC junto y señales de DC están bloqueadas como no quiero modificar mi portátil y mantenerlo simple que me conformé con esto que puedo medir CC con un MVZ, he encontrado un programa de osciloscopio de freesouce que utiliza la línea de la tarjeta de sonido en.
El circuito de sonido ard alcance utilizado es alguien elses pero modificado para medir tensiones de 1mv a 500v posiblemente inferior dependiendo de la A la D convertidor.

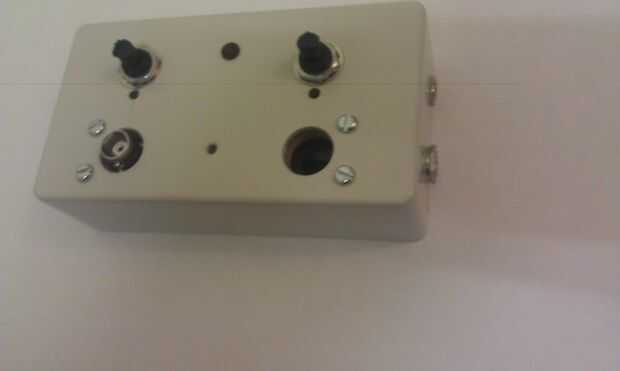

El interruptor giratorio hacial actúa como un devider tensión simple, a un 2Mohm entrada. El voltaje es reducido y luego amplifyed en el año 2000 a entre 1/2 y salida de 2 voltios (para la entrada de la tarjeta de sonido). Esto puede parecer al revés pero es la forma más sencilla de hacerlo, el pago de pérdida en precisión pero este es para la prueba en movimiento tengo un osciloscopio calibrado completo I un uso si necesito precisión.
Si usted realmente desea una mayor precisión sobre la gama que quisiera sugest usando una interruptor rotatorio cual primera capa actúa como un devider voltaje y una segunda capa que selecciona una resistencia de amplfyer. No tan simple me temo.

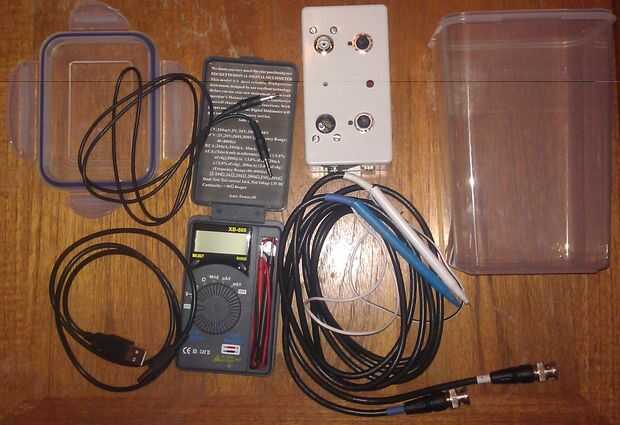

Componentes (me gusta rescatar piezas donde puedo)
Selección de resistentes (empecé con un 610 E12 pieza 1/4W Resistor Starter Pack útil para otros proyectos)
2 2R 1/4w resistor (cualquier vatiaje pequeño hacer o usar 2 1R para hacer 2R)
2 diodo 1N4003
2 Interruptor de 1 Polo 12 forma
1 jfet quad opamp (TL074N)
3 de 90 x 25 x 3 metacrilato
tira de placa
LED (potencia indicaator)
Cable USB (cable de datos rotos o viejos como dc 5v está disponible debe ser de 6 pulgadas a un pie largo)
gato de la c.c. de chasis
chasis 3,5 mm estéreo
Enchufe el cable de estéreo con jack de 3,5 mm
2 chasis bnc conecters
RG58 3m cable de vídeo (BNC en cada extremo)

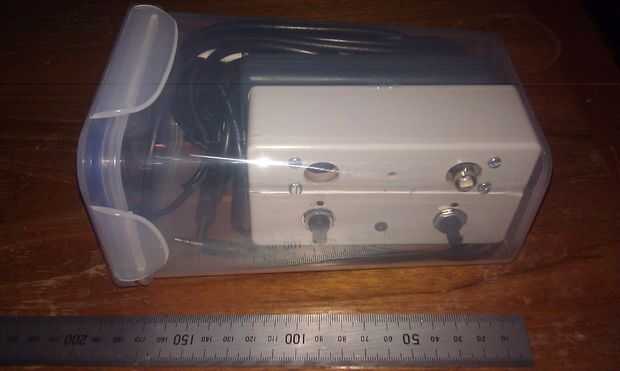

Caja
2 bolígrafos desechables
2 clips de vasija
tornillos
Usted puede encontrar http://www.sciencetronics.com/greenphotons/?p=459&cpage=1#comment-312 una lectura interesante también
