Paso 3: Biuld el circuito

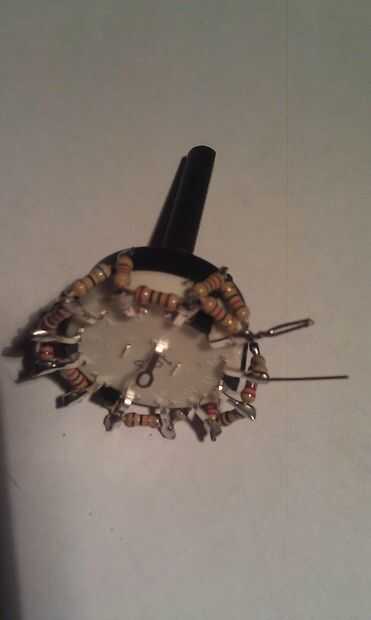

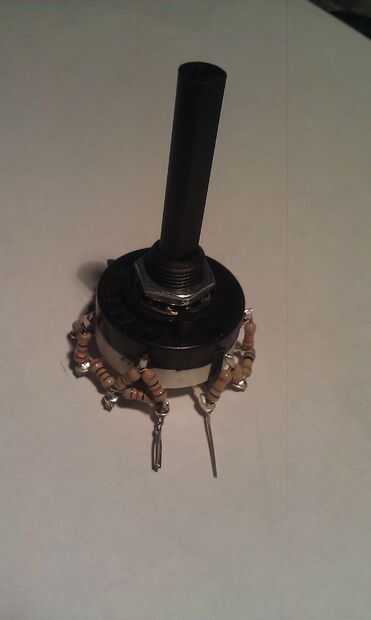

Tenga en cuenta cómo la cadena resistente es solderd al interruptor es más que una carga de alambre excluye 2 valores, 1M y la 2R. éstos están en un lugar diferente.
1M es biult en la sonda que haremos más adelante, (si desea utilizar yr propia sonda agrega el resistor de 1M en la parte posterior del conector BNC) la resistencia de 2R (yo usé 2 x 1R en serie) están en el tablero de la tira de neetness.

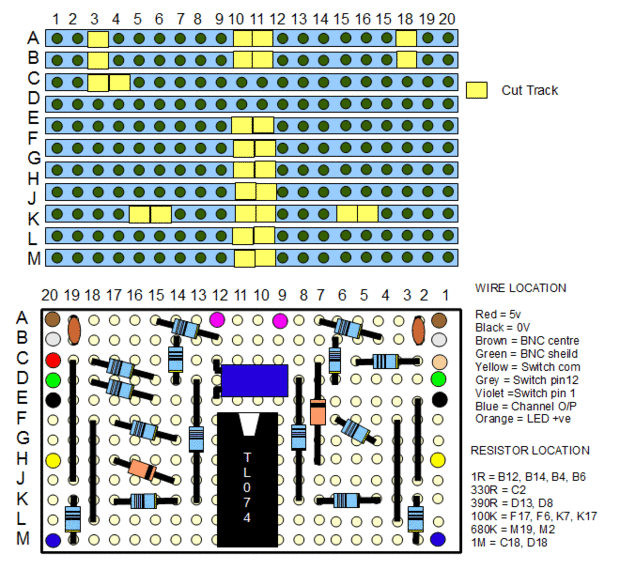

El circuito de
El conector de alimentación, entrada y salida he utilizado conectores BNC para la entrada con el fin de poder utilizar plomos de alcance, la salida se conecta a un enchufe de 3,5 mm estéreo montado chasis y potencia conector utiliza un viejo cable USB y un enchufe de la C.C. y zócalo.
El tablero es pequeño y cabe en un pequeño espacio cerca de los interruptores de cableado a los conectores de alimentación y entrada salida.
No olvide conectar la pantalla de los dos conectores BNC a los 2.5v carril.
El cuadro de
La caja he hecho de una vieja pieza de suelo laminado y mecanizado (enrutado) es mucho mayor que el área necesario para contener los circuitos y componentes, pero se divide en dos compartimentos, uno de los cuales alberga todos los cables ya que mi ámbito es AC sólo he conseguido exprimir en un dvm en la caja de
