Paso 5: Hacer las puntas de prueba
Esto es relativamente simple pero ha costado un número de pasos y muy poco sin embargo sus primeros pasos son los más lentos.

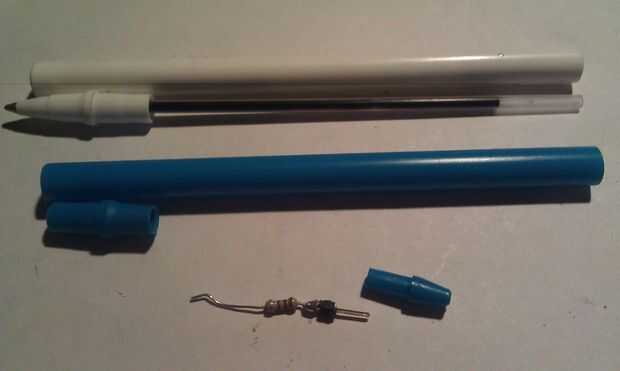

Dissmantle una pluma vieja y remover el refil con punta de bola.
Ajuste cuidadosamente el encabezado así sobresale aprox 3 a 5 mm (el espaciador de plástico perno puede moverse Si nota la posición)
el resistor de 1M a un extremo del perno masculino encabezado que no sobresale de la soldadura ver foto

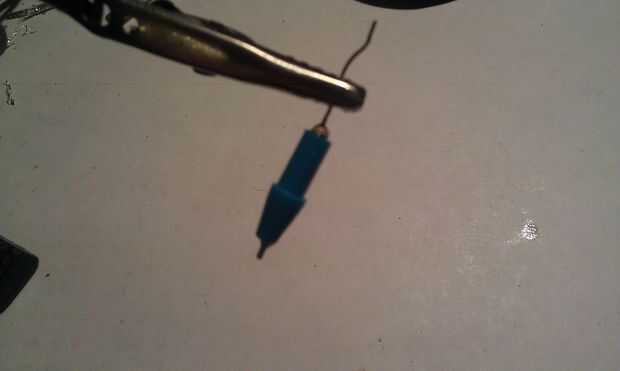

pequeña cantidad de mezcla de resina epoxi con palillo aplicar apoxy a resistencia y teniendo cuidado de no para pegar la punta de prueba y la inserción en punta de lápiz pin ve foto
Poner a un lado y dejar de curar
esperando el epoxi curar
3m video cable y cortar cables da media 2 x 1 1/2 m y sin cachondeo montaje conectores BNC.
Deslice hacia arriba un trozo de tubo termo retráctil
ejecutar el cuerpo del cable

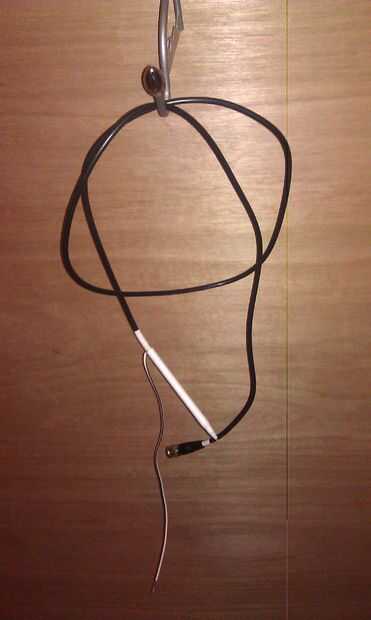

Coloque un clip de la vasija un trozo de alambre por lo menos 2 1/2 veces la longitud de la pluma
ajuste trasero 15 a 20 mm de aislamiento exterior y el escudo desde el extremo cortado del cable coaxial
recortar hacia atrás el aislamiento interior de 5 mm y el núcleo central de la lata
Cuando el epoxi se ha ido (control por la resina de la sensación en el palillo de mezcla y mezcla lugar)

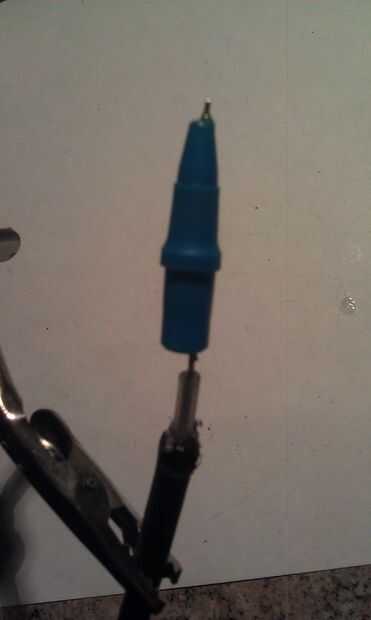

el resistor de 1M para el núcleo central de la soldadura

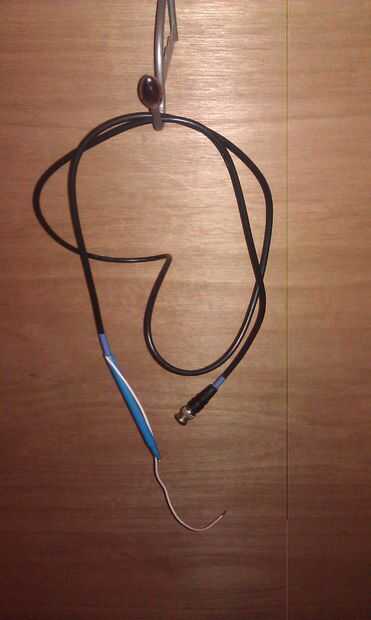

Vuelva a montar el eje y el cable de la marca
Retire el eje y recorte 5mm del aislante exterior
Una longitud de alambre para pantalla de soldadura
Vuelva a montar el eje

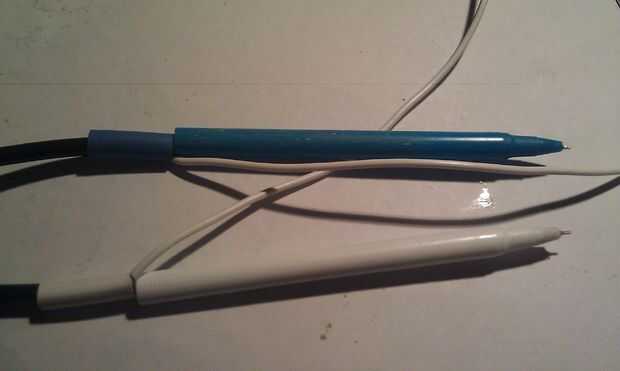

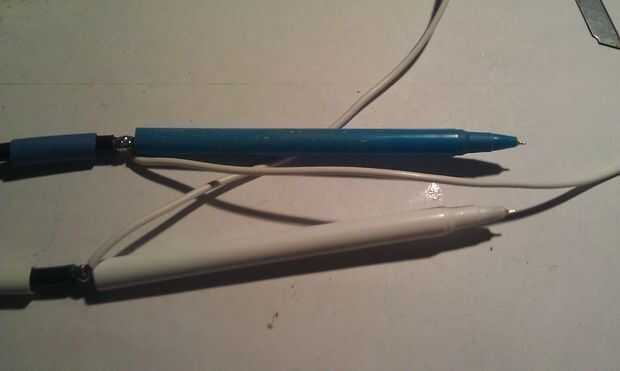

Deslice hacia abajo termoencogibles sobre soldadura expuesta y escudo y parte superior del eje de la pluma
He probado estos cables usando el punto de calibración osciliscope. La salida de la que es una onda cuadrada, sin embargo era un pequeño diente de la sierra buscando pero para uso como conductores de prueba móvil va a estar bien. Si usted quiere ser más finikey seguramente puede exprimir un smd condensador ajustable entre la pantalla y base dentro del tubo pluma y perfore un pequeño agujero para hacer ajustes.
1 punta final tengo muchos alcance conduce y muchos ven idéntico (especialmente fábrica) usar cualquier cinta del aislamiento porta-bolsas o encogimiento del calor de color un color diferente para cada conductor. dos piezas en el extremo BNC del alcance de plomo e idéntico en el extremo de la punta de prueba esto también le permite ver que la sonda es que canal
