Paso 2: Especificación y diseño de opciones
Ya que planea volver a utilizar el transformador de mi fuente de alimentación original, decidí hacer un solo positivo como que rara vez se utiliza la parte negativa de mi vieja fuente de alimentación de alimentación. Yo también quiero mi alimentación para bajar a 0 V, que significa que el carril negativo de la fuente sólo necesitan una pequeña corriente de la fuente y no reducir a la mitad de la potencia de salida potencial. Yo también quiero un disipador de calor más grande, una caja mejor y un multi vuelta potenciómetro. Por último, quiero hacer la fuente con una placa de circuito impreso adecuada

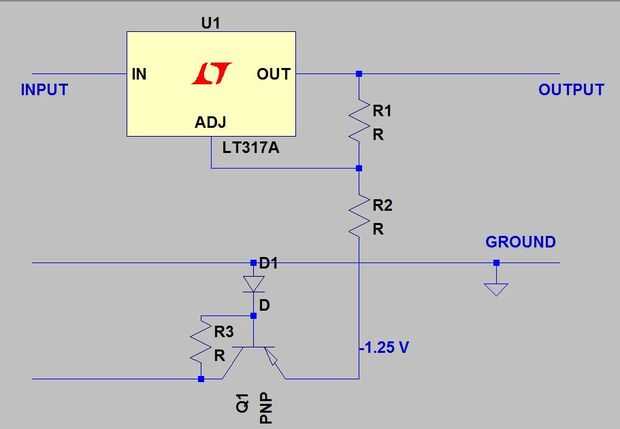

Decidí solo modificar una fuente de alimentación normal de LM317 y agregar un generador de voltaje negativo de bomba de carga y un regulador de transistor de paso negativo. Debido a algunos restringir, decidí usar un antiguo recinto de fuente de poder ATX ya que es el único caso que tengo en la mano y soy capaz de conectar un ventilador de PC como refrigeración adicional ya que soy incapaz de obtener un disipador más grande. También usé un pequeño multi vuelta trimmer como es más barato el multi tamaño completo vuelta potenciómetro mientras que todavía ofrece más precisión que el potenciómetro normal y modificarla para encajar una perilla del potenciómetro pequeño.

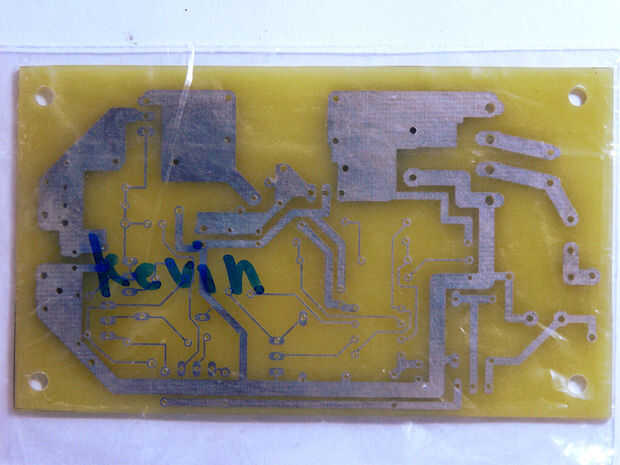

Yo al principio también quería una limitación de capacidad de corriente de esta fuente. Por desgracia, me di cuenta que mi plan original para hacer la fuente desciende a 0 V. Puesto que soy ya tienen la placa de circuito impreso, me veo obligado a hacer una modificación de la ghetto en el PCB. Al final, soy capaz de hacer la oferta a pesar de la dificultad.
Si usted quiere saber cómo exactamente el lm317 va a 0 V, se puede leer el post de mi blog.
http://randomkevinw.blogspot.SG/2015/12/make-LM317-go-Down-to-0-v.html
