Paso 5: montaje

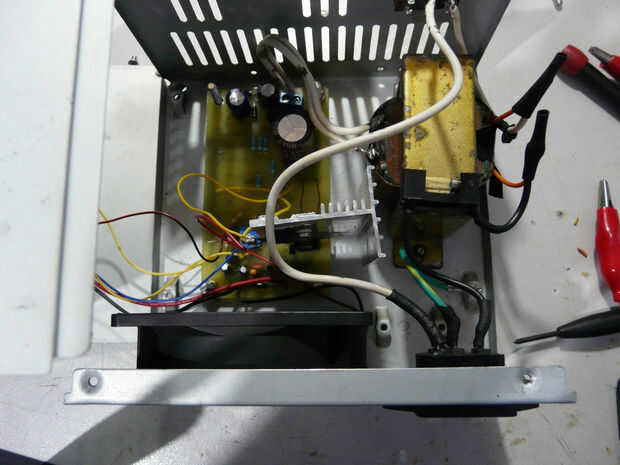

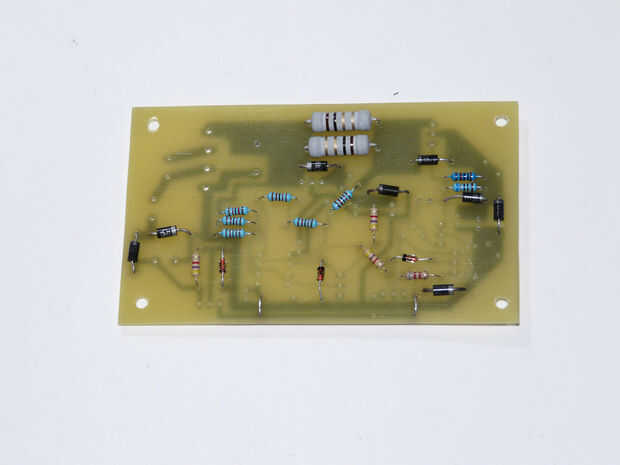

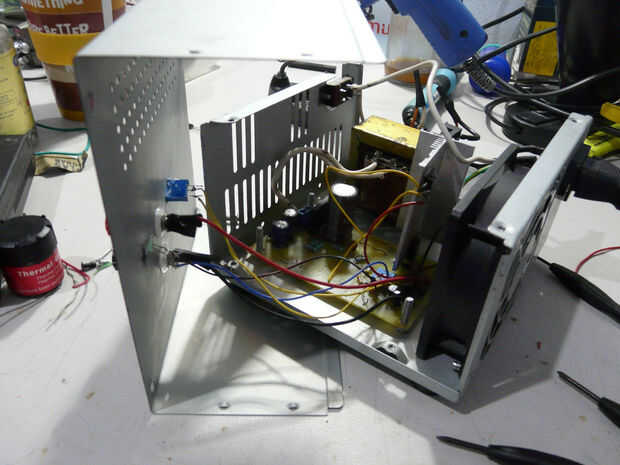

No hay muchas cosas que hacer aparte del PWB según el esquema de soldadura, taladrado algunas necesarias y Juntándolo todo. Al soldar, soldar el componente corto primero como resistencia y diodo. Uso el 20 calibre de cable para el cableado en el lado AC, desde el transformador a la placa y la salida para el enchufe de plátano. El resto del conexión sólo lleva bajo actual tan 26 cable de calibre se utiliza en su lugar.
Como se mencionó antes, usar trimmer multi vuelta en lugar del multi vuelta potenciómetro. Para poder usarlo normalmente, una perilla del potenciómetro tiene que adjuntar a la podadora. Para ello, en primer lugar, cortar un pedazo de hoja de cobre a un círculo del tamaño de la base de la perilla. Después de eso, con destornillador de diámetro ligeramente más pequeño que la cabeza de la podadora, hacer un agujero en el centro de la hoja de cobre. No corte el exceso de cobre. A continuación, hacer un agujero un poco más grande que la cabeza de la podadora sobre el caso donde se pueda. Después de esto, coloque la podadora para que su cabeza pasa por el agujero pero sin tocar el borde del agujero y el trimmer en lugar del pegamento (no pegar el agujero). A continuación, entra en cabeza de la podadora al agujero en la hoja de cobre con la parte con exceso de cobre en la parte inferior. Alinee la hoja para que lave con la cabeza de la podadora. A continuación, poner alguna soldadura en el centro de la hoja de cobre para fundir a la cabeza de la podadora. Por último, pegar el botón en la hoja de cobre.

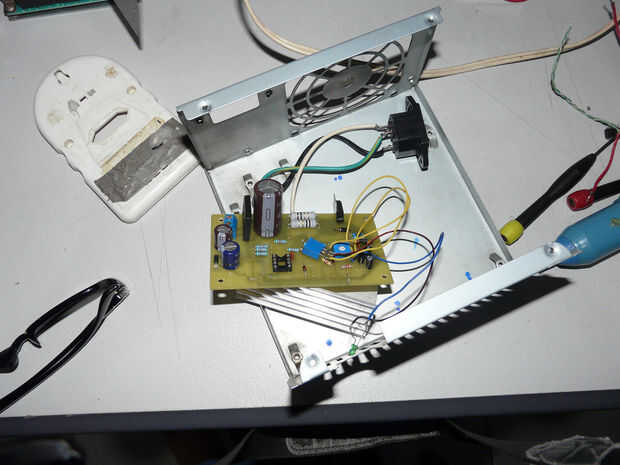

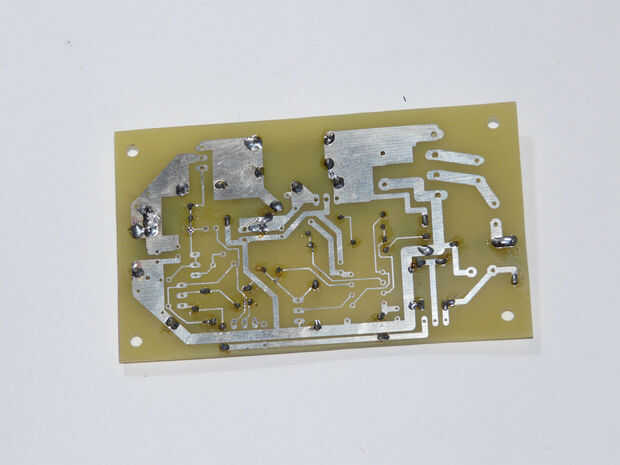

Nota: El PCB en las fotos no se basan de esquema en el ultimo paso. Es para que mi plan inicial tener una capacidad corriente constante. Por desgracia, no va bien y que tengo que hacer alguna modificación del ghetto para que funcione.
