Paso 10: PCB

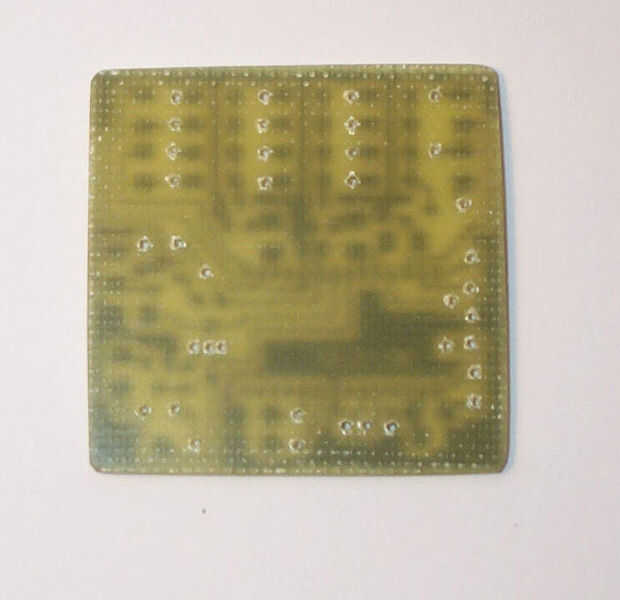

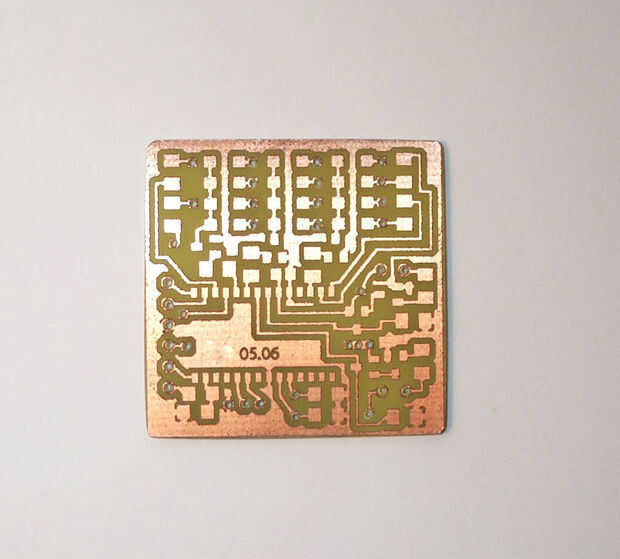

El PCB está diseñado con componentes de montaje superficial sobre todo. La Junta se hizo con transparencias de inyección de tinta en un tablero de foto positiva. Esta fue mi primera tabla de montaje en superficie (ambos etch y Asamblea). Hice una sola tarjeta echada a un lado y utiliza cables de puente para los rastros de la capa de fondo. La Junta hizo con fabricación Olimex en mente, por lo que su archivo de verificación de reglas de 10mill fue usada para el diseño de la Junta. Nada es muy pequeño, pero su difícil ciertamente. Todo era mano soldada mediante una plancha de 10 euros, stickie-tack y una luz brillante. No era necesario una lupa.
El cristal quedó como un componente de montaje superficial. El metal es un elemento distintivo de la mirada y mucho más que una caja negra para montaje en superficie. El prototipo de la imagen también utiliza una referencia de voltaje de a-92 - la PCB final indica una versión de SOT-23 que no (todavía) tengo en mano cuando hice la Junta.
Circuito y PCB están en el archivo de proyecto (formato de Cadsoft Eagle - freeware versión www.cadsoft.de). Colocación de componentes puede verse en el archivo de PCB. También hice un PDF con la capa espejada y copiadas varias veces. Esto debería estar listo para el proceso de transferencia o foto de toner.
Lista de partes (a través del orificio)
Reloj cristal de 32,768 kHz (0206 metal puede)
Jefe del PIN de - x 4
Jefe de programación - 6 pines
Lista (montaje superficial) de piezas
ASÍ-300 PIC16F913/6
condensador de 1206 0.1uF
capacitores de 33pf 1206 - x2
1206 LED (amarillo, rojo, naranja, etc.) - x 12
Resistencia de 1206 - 4 x 56 ohmios
1206 resistencia - 3x1Kohm
1206 resistencia - 3x10Kohm
1206 resistencia - 3x100Kohm
Transistor NPN de SOT-23 (100 mA o más)
Transistor PNP de SOT-23 (fines generales)
Transistor Darlington NPN de SOT-23 (de propósito general, hfe de ~ 10000)
SOT-23 MCP1525 voltaje de referencia (2,5 voltios)
Batería CR2032 3v litio
