Paso 11: Encapsulamiento el reloj
Para hacer el reloj adecuado para el uso diario necesitan un caso. He visitado AFF materiales ( http://www.aff-materials.com/ ) para comprar resina de poliéster. Un chico sugirió que utilizo un transparente de epoxy en lugar de otro. Según él, la resina de poliéster contrae ~ 5% que podría fracturar las conexiones en la placa. El epoxi transparente sólo reduce ~ 2%. También sugiere que gases de poliester podrían dañar los componentes mientras que cura.

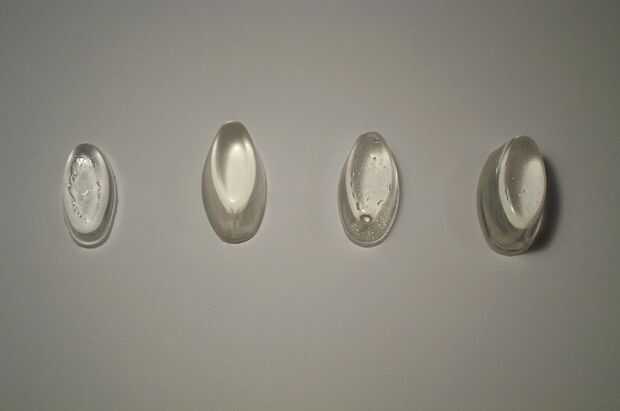

Nunca haber trabajado con una resina epóxica claro antes, hice algunos castings de prueba. Empecé echando unas muestras en una bandeja de cubos de hielo. Aceite de girasol, lubricante de silicona y lubricante de silicona bicicleta fueron probados como agentes de liberación. Una muestra fue hecha con ningún agente de liberación. Los lubricantes de silicona moldeados en la parte inferior del molde y marcas de viruela izquierda en el epoxi. El control de chupar hasta el fondo del molde. El aceite funcionó bastante bien, pero deja un ligero residuo en el epóxico.

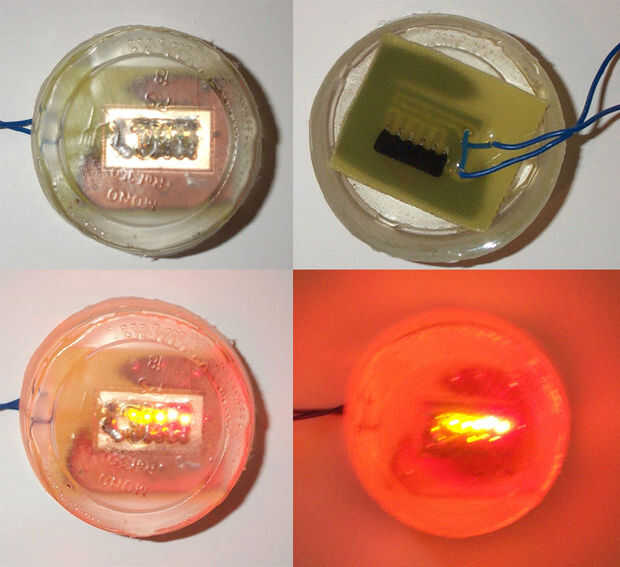

A continuación, necesitaba saber cómo hacer un bastidor de múltiples capas con este material. Una resina de poliéster se vierte generalmente en capas. Una primera capa se permite establecer (15 minutos) a un gel. Un objeto se coloca en la primera capa y una segunda capa de la resina fresca se vierte en la parte superior. El tiempo de trabajo de mi epoxy es aproximadamente 60 minutos. Que vierte una primera capa y había comprobado después de 30 minutos - todavía suave. Después de 1 hora y 15 minutos la primera capa había rigidez suficiente para colocar un objeto en él. Para esta prueba he puesto la Junta de prueba LED visto en boca paso 2 abajo de la primera capa y cubierto con una capa de epoxy fresco.
Esto funcionó muy bien, los LEDs no pop fuera del tablero. Aquí concluí que en ausencia de un molde adecuado, la superficie más clara que puedo hacer es el interfaz del aire/epoxy. La 'top' del bastidor tiene una significativa miscus. El miscus se limita a las afueras de la caja y se retira fácilmente con una amoladora.
Para la primera prueba real necesitaba un molde rectangular de plástico. La mejor opción que encontré fue un contenedor de 'smeer kaas'. No era perfecto, así que hice más pequeño con unas pocas capas de cartón pluma forrado en cinta. Esto no era un molde estelar, pero elegir la parte superior como la superficie de la pantalla me dio un margen de maniobra. El molde fue limpiar ligeramente con aceite sobre una toalla de papel.

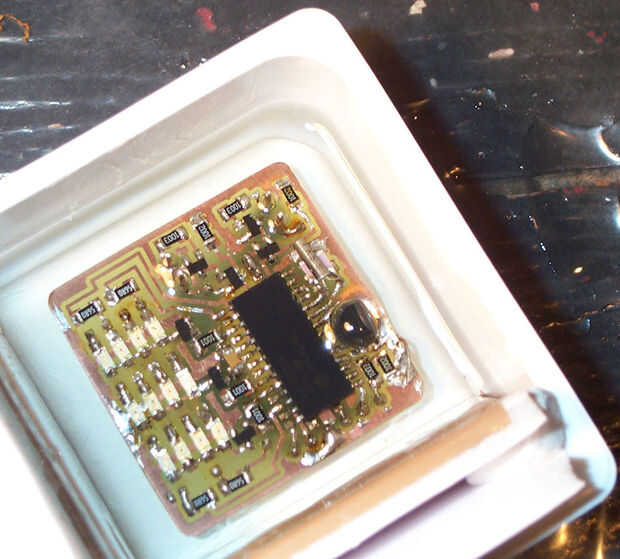

Abandonó el procedimiento vierta varias capas desde arriba. Soldar cables de soporte de la batería de celda de moneda a la PCB. El titular del celular fue pegado en caliente (ok, stickie viró) en la parte inferior de la PCB. El portapilas se llenó de stickie-tack y la cabecera Programación protegidos con aún más stickie tack (plastilina también funcionaría muy bien). Esto fue luego colocado, cara, en el molde. La tachuela stickie proteger la batería y el encabezado se presionó firmemente en la parte inferior del molde, el reloj en lugar de anclaje. Transparente de epoxy se vierte en el molde hasta cubrir el reloj. Los encabezados de pin todavía eran bastante largos, pero pueden ser cortado después de que se seca el epoxi.

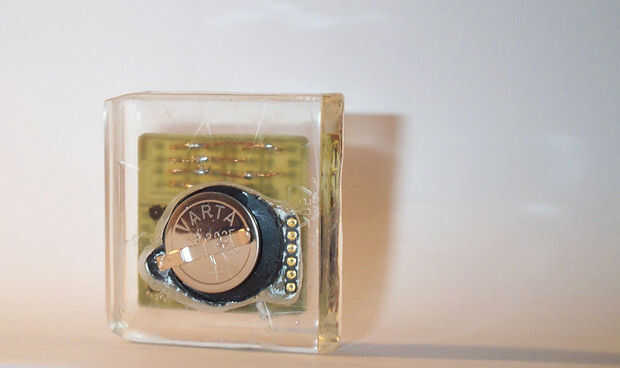

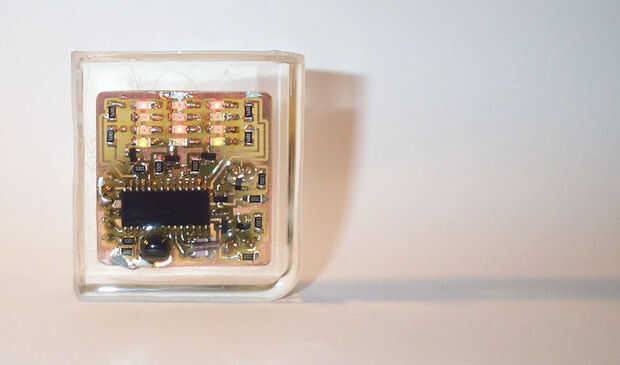

El reloj publicado del molde después de 36 horas después. La masilla protectora fue quitada con un destornillador. Se suavizan los bordes con un poco de amoladora taladro. El reloj fue echado un poco grande para ser usado como un reloj de pulsera. Puedo intentar de cortar si puedo encontrar una sierra de banda. Por el momento, será un reloj de bolsillo. La cinta-sobre-cartón pluma dio una fresca textura y superficie ultra transparente. La próxima vez voy a intentar hacer el molde entero utilizando este material, algo más en el barrio de tamaño reloj de muñeca.
