Paso 6: Programación de conexiones encabezado externo.

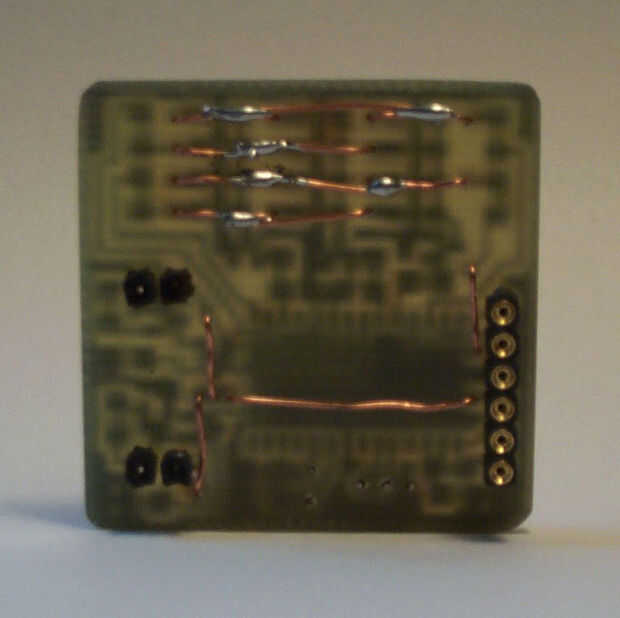

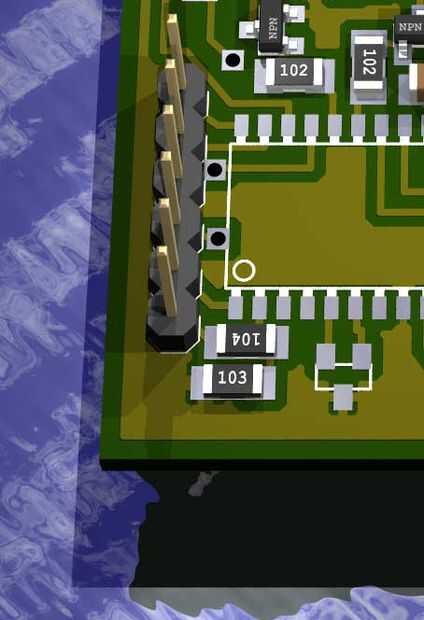

El reloj es 'programable'. Un encabezado ICSP es traído hacia fuera en la parte trasera por lo que se puede instalar el nuevo firmware. La cabecera es una fila de conectores pin hembra de bajo perfil que encontré en mi tienda de electrónica local. Lo mismo se puede tener por un zócalo DIP de calidad de corte en mitad del camino largo. Conecte mi ICSP con un jefe del pin "cambiador de género" - Inserte un pedazo de jefe del pin de la toma, luego conecte el conector ICSP en la cabecera de pin. Se necesita un programador ICSP para poner nuevo software en el reloj. Un simple programador JDM2 ICSP se incluye con los archivos de Cadsoft Eagle.

Cuando no se utiliza para la programación, puede utilizarse el encabezado ICSP para recopilación de datos, registro de eventos, etc.. Todos los pines ICSP son disponibles para su uso, como se observa en la tabla a continuación. La clavija de medidor de tensión (pin 1/6) es bastante dedicado para ese uso por el divisor de tensión.

Multímetro - ADC, entrada-salida, con divisor de resistencia. (PIN2, PORTA0/AN0)
MCLR - clavija de entrada única. Entrada de disparador de Schmitt para señales ruidosas. (PIN1, RE3)
VCC - v + 3
VSS - conector de tierra
Datos - entrada/salida con interrupción en cambio, opcional débiles dominadas con agarre pronado (PIN27, RB6)
Reloj - I/O con interrupción en cambio, opción débil pull-up (PIN28, RB7)
