1,3-15V Fuente de alimentación analógica (1 / 16 paso)

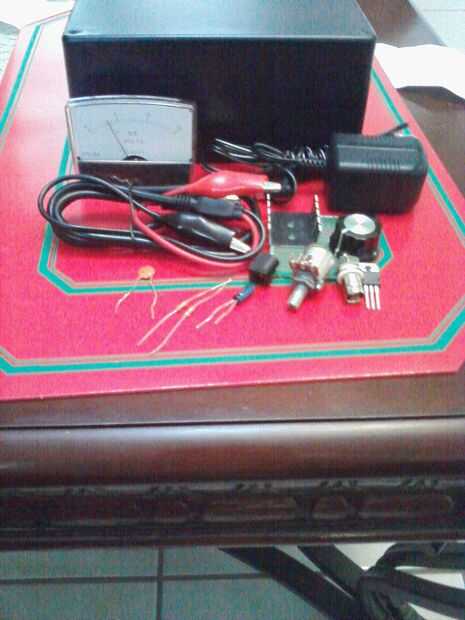

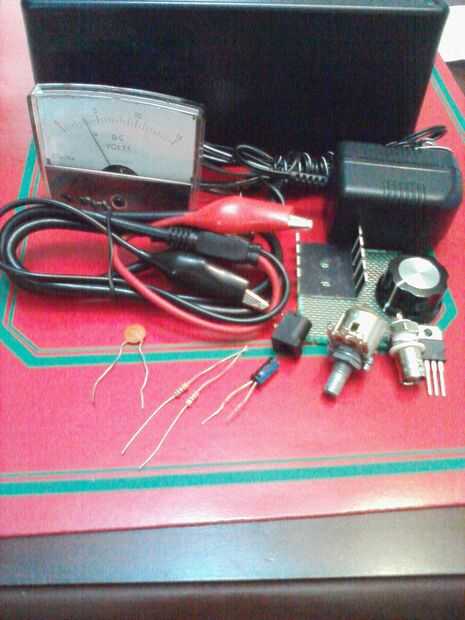

Paso 1: Lista de materiales

1 caja de plástico ABS de 7 "x 5" x 3 "
1 medidor de potencia de voltaje analógico 0-15V
1 resistencia 1.5 K Ohm, 1/4 Watt
1 conector BNC recipiente
1 23" Alligerator Clip cable BNC, tipo Cable negro
1 potenciómetro de 10K ohmios con interruptor
1 perilla 1/4" con tornillo
1 regulador estándar 1,2 voltios a 37 voltios y 1,5 amperios
1 disipador TO-220 de con 1 orificio
1 transformador de pared AC/DC no regulada 9V, 0.6A (para la obtención de unos 16,3 voltios)
1 PCB 2 "x 2"
1 condensador 1uF Radial, 25V
1 condensador de disco de cerámica 0.1uF, 25V
1 resistencia de 220 ohmios, 1/4 Watt
1 power Jack conector macho
