1, 5V LED Flasher usando un viejo reloj (2 / 5 paso)

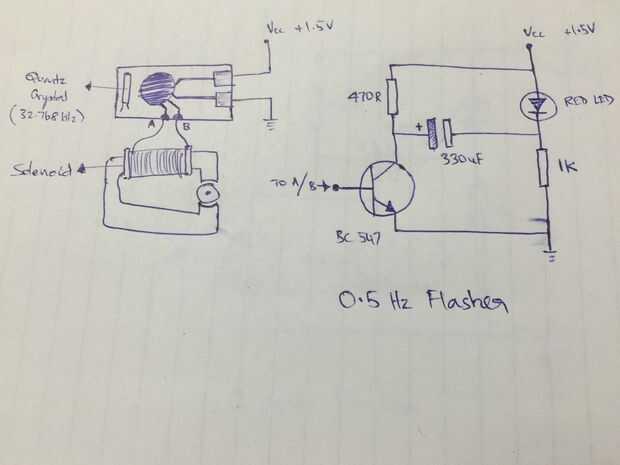

Paso 2: El circuito

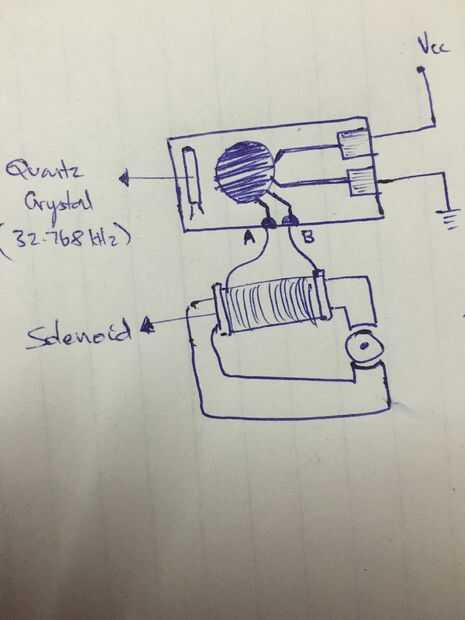

Salir los circuitos de la vieja wallclock y usted encontrará que tiene una almohadilla de conexión al borne positivo de la batería y otro al terminal de tierra y 2 más para el solenoide.

Quite las conexiones del solenoide

Construir el resto del circuito en un protoboard o un perfboard

En cuenta la polaridad del condensador.

puede conectar la base del transistor NPN a cualquiera de los terminales que se conectaron al solenoide.

Una vez que conectas la batería, debería comenzar intermitente exactamente una vez cada 2 segundos!
Ahí lo tienen...
Precisión de cuarzo Hertz 0,5 LED Flasher!
