1, 5V LED Flasher usando un viejo reloj (3 / 5 paso)

Paso 3: modificaciones

Tal vez desea que solo LED parpadeando una vez cada segundo... ¡No hay problema!

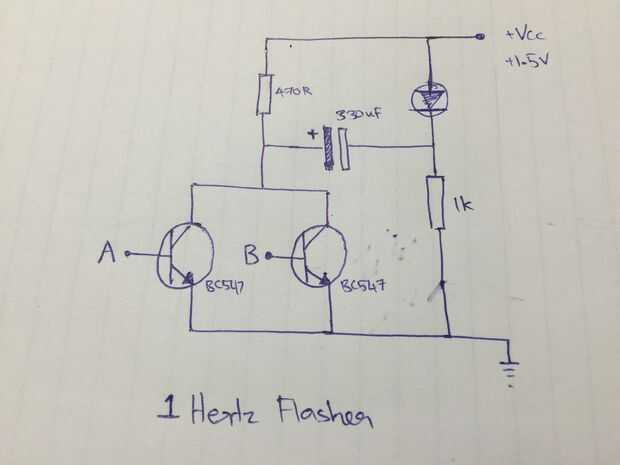

Todo lo que necesitas es un transistor de NPN más

1. conectan los colectores de ambos transistores

2. conectan los emisores de ambos transistores

3. Conecte la base de un transistor a (A) y la base del segundo transistor a la otra plataforma (B).

Ahora al conectar la batería, usted notará que el LED rojo parpadea exactamente una vez por segundo

Tal vez usted quiere 2 LEDs que parpadeen de forma alternada (uno llevado cada segundo).
Eso es fácil! usted necesita para construir un circuito separado como en el paso 2 y conectar la base del segundo transistor a la otra terminal (B)
