Paso 4: Principio de funcionamiento

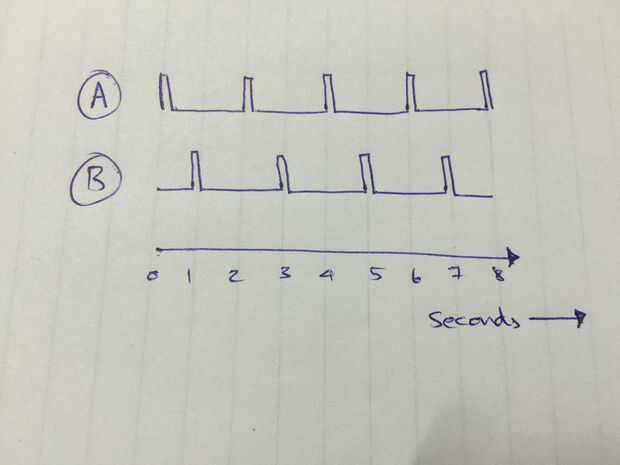

En Resumen, el solenoide se energiza en direcciones opuestas cada ciclo! Que significa
En el primer punto (A) es positiva y está conectado a tierra el punto (B)
Exactamente después de un segundo se invierte la polaridad. Ahora el punto (B) se convierte en positivo y punto (A) está conectado a tierra
Y el circuito funciona de tal manera que los pulsos positivos alternan cada segundo pero el pulso dura pocos milisegundos solamente
Llegando a nuestro circuito de luz intermitente de 0,5 Hz:
1. inicialmente, el LED no ilumina cuz se ve sólo 1,5 voltios en sus extremos
2. las cargas del condensador a la tensión de alimentación a través de resistencias 470R y 1K
3. el transistor está apagado desde la base conectado a ya sea (A) o (B) esté conectado a tierra en el momento
4. cuando se produce el impulso positivo, enciende el transistor momentáneamente y una vez que el transistor está encendido, el terminal positivo del capacitor se tira al suelo
5. el LED produce un destello breve puesto que él ahora ve 3volts aproximadamente (voltaje de la batería + voltaje condensador) desde el capacitor está en serie con la batería
6. después de esa breve pulso, está conectado a tierra de la base y el transistor está apagado, el condensador comienza a través de las dos resistencias de carga y el ciclo se repite
