Paso 2: Construir el carro X
El carro del eje x es el complejo (relativamente) porque tiene la mayoría de los componentes principales como el láser.
En primer lugar, usted necesitará construir los montajes individuales para motores paso a paso a cada lado del carro de eje x. Estos motores son para el movimiento del eje y. Se puede hacer con un solo motor pero tienden al eje del arco y por lo tanto perder resolución.

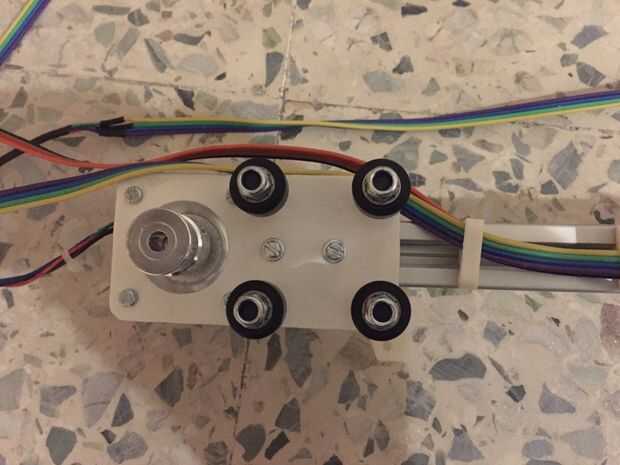

Inserte los tornillos M5 x 30mm en las ranuras del orificio fijo. Utilizar tres tuercas M5 como separadores y luego inserte las ruedas de delrin a ellos. Fijar todo en su lugar con la tuerca de nylon (parte del kit de ruedas V).
Ahora fije los tornillos en los orificios ajustables. Puede mover estos basado en cómo lisa desea que el movimiento en las ranuras en V.

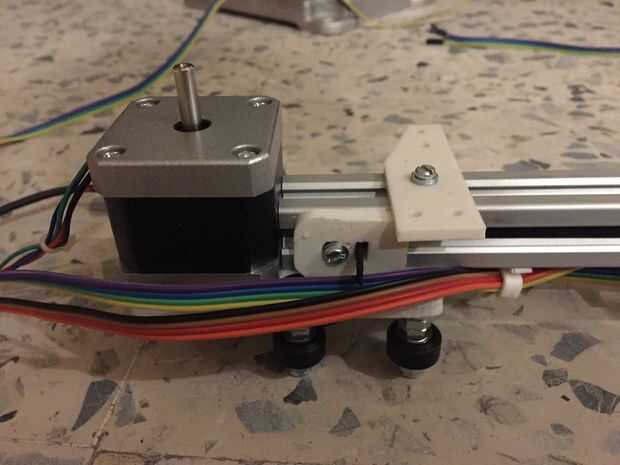

Los motores se montan fácilmente con los 4 agujeros fijos. Usé M3 x tornillos de 10mm para esto.
Aún no apriete la polea en el motor. Una vez que el soporte se fija a las ranuras en V, usted necesitará la correa de alimentación y en función de su posición necesita apretar la polea. Construir estos pero no montar en el carro de eje x todavía.

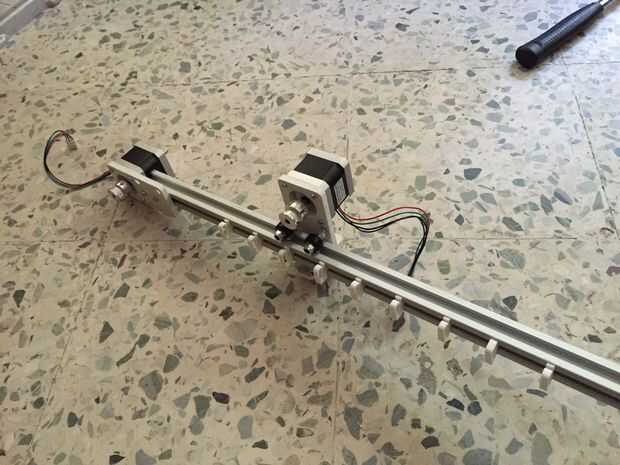

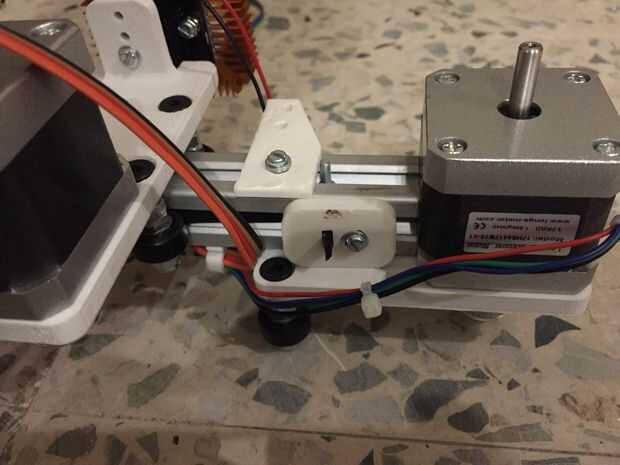

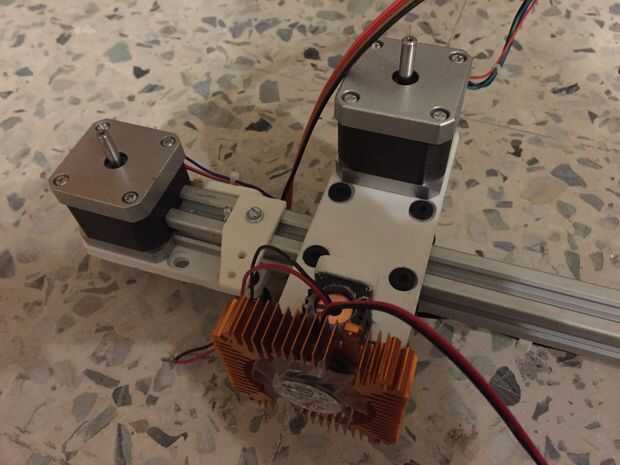

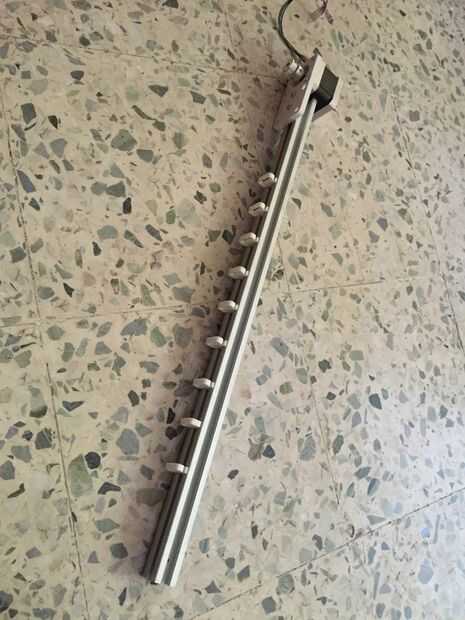

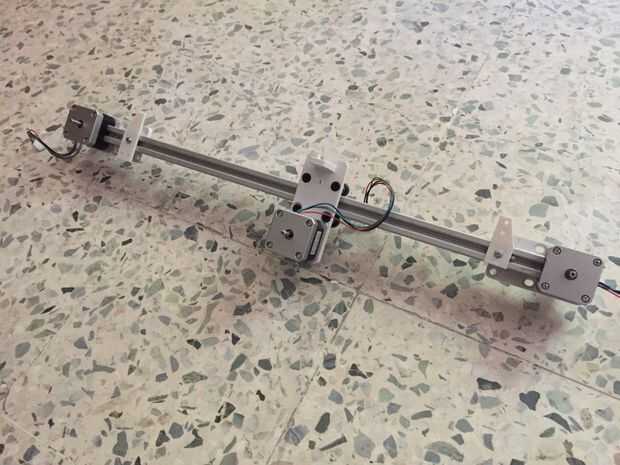

En el carro X montar. El proceso es el mismo como el eje y montajes excepto aquí usted Deslice el soporte en la ranura en V que servirá como el eje x. Había montado el láser hacia el final ya que no quería ser dañado durante la construcción. Fijar los portadores de cable debajo de la ranura V en eje x. Estos también son 3D impreso y deslice en la ranura en V. Ahora fije los soportes de eje y dos a cada lado del eje x, el láser y montaje de eje de fijación.

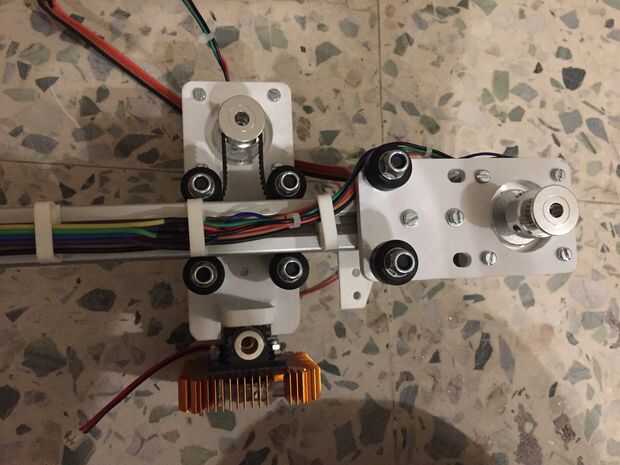

Fije sin apretar el tensor del cinturón en los extremos del eje x. Pase el cinturón por un extremo y apretar este fin. Ahora pase el cinturón por debajo de las ruedas y sobre la polea en el otro extremo. Tire ligeramente de la correa para asegurarse de que su tensa y hay muy poca holgura y ahora Atornille firmemente el tensor de la correa en el otro extremo. Asegúrese de obtener el bloqueo de la polea con la parte del diente de la correa. Esto significa que las ruedas deslicen sobre la parte lisa.
Usted tendrá que recoger todos los cables en un lado de la máquina. Por lo tanto asegúrese de enhebrar el motor (uno de los motores de eje y el motor del eje x) los interruptores láser y límite (si los has configurado, no tengo) a través de los portadores de alambre debajo. He utilizado zip lazos para enlazarlos todos juntos.
