Paso 6: El laser controlador
Esto es probablemente la parte más importante de la construcción. Más modernas basadas en diodos láseres necesitan ser conducidos utilizando constantes corrientes. Que conseguí fue una Osram PLTB450B de tienda de láser de DTR. Elegí ésta porque en caso de una corriente excesiva estos simplemente se apaga y cuando vuelve la corriente en el intervalo especificado comienzan lasing otra vez. Estos son clasificados para sobre 2A pero aconsejaría contra la conducción en ese valor para prolongar su vida útil. El conductor que se describe aquí conduce a 1A constante actual y está clasificado hasta 1.4A máximo.
Hay un montón de controladores láser disponibles pero son caros y no necesito ninguna de las características adicionales. Con este controlador, no hay ninguna forma para modular o controlar la potencia del láser que es necesaria cuando desea grabar imágenes con diversos tonos de gris.

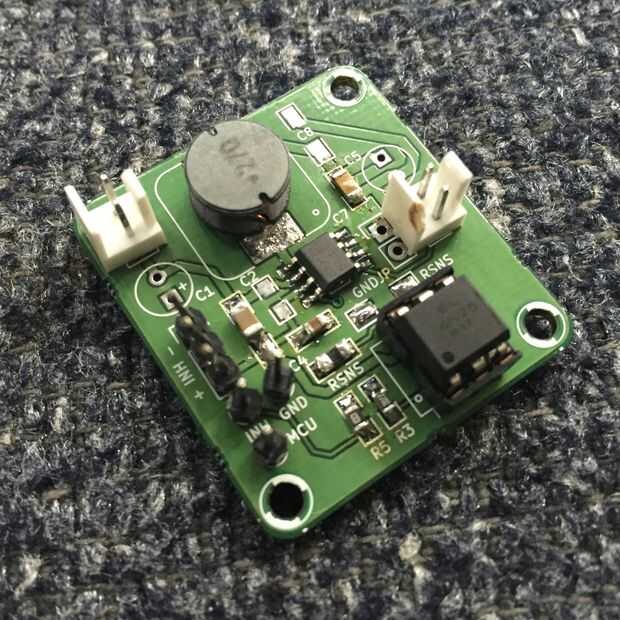

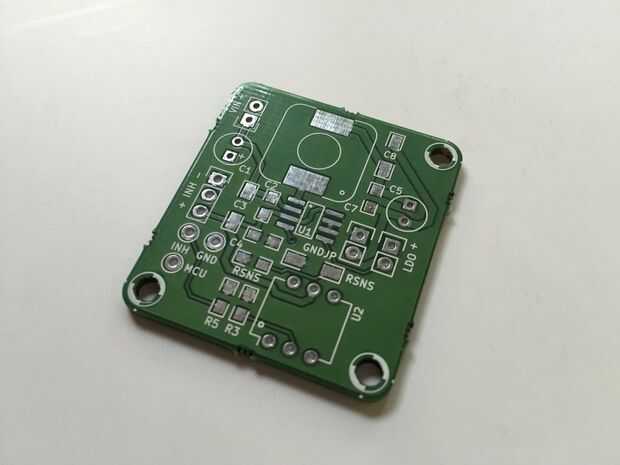

Este controlador se basa en ST1CC40 conductor actual constante del LED ST. Muchas de las características que son necesarias para que el láser también tiene como un arranque suave. El controlador acepta una entrada de 12V y 1A hasta 5.5V de salidas. Aquí se une el Gerber y el esquema para este controlador.
Si utiliza este controlador, un punto de la Nota: no conecte las cabeceras de INH y el MCU de entrada. Si utiliza los encabezados de INH, el controlador puede utilizarse como una fuente de corriente constante independiente 1A. Si conecta la entrada MCU, puede hacer el láser encendido y apagado de la Arduino.

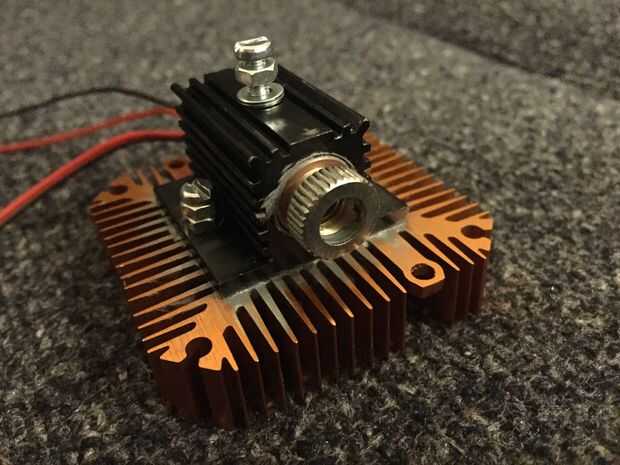

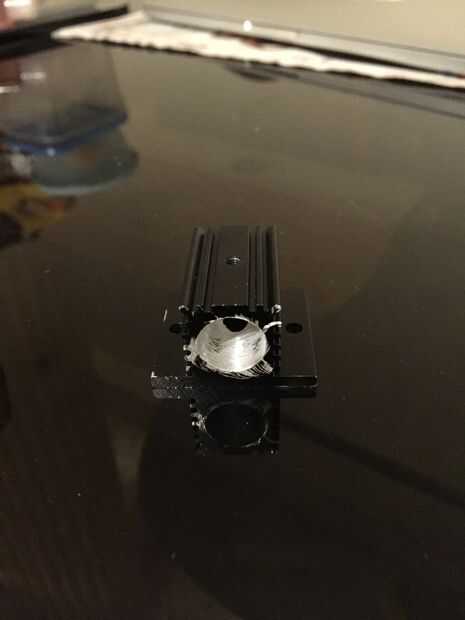

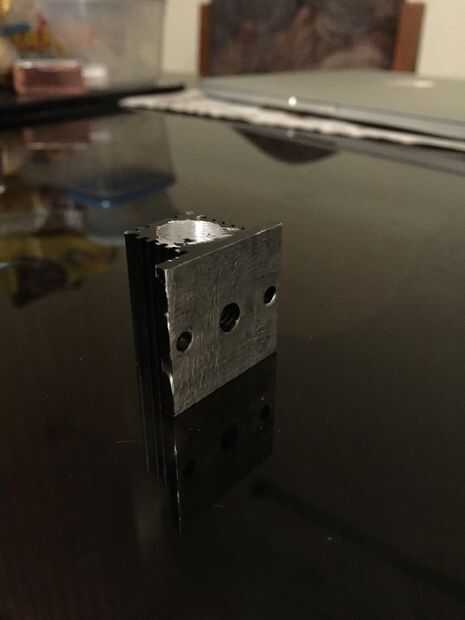

También es recomendable conseguir un disipador para el láser. Compré un disipador térmico de 51 x 51 mm con un ventilador pequeño 12V en lo de ebay. Estas son bastante comunes. El montaje de láser se fija al disipador térmico con ventilador como se muestra en las imágenes. Acabó con algunas de la pintura en el montaje de láser y utiliza un poco de disipador de calor material entre el módulo del laser y el Monte.
