1 bajo costo cable lcd para 8 reguladores micro pin [romanblack sistema de shift1] (1 / 7 paso)

Paso 1: Cómo funciona - el sistema simple

Normalmente, se puede establecer registro de serie-en paralelo-hacia fuera cambio ICs para operación pin 2;

DAT - datos, es el próximo bit a ser cambiado de puesto en
CLK - reloj de pulso, por / borde el siguiente bit se cambia de puesto en

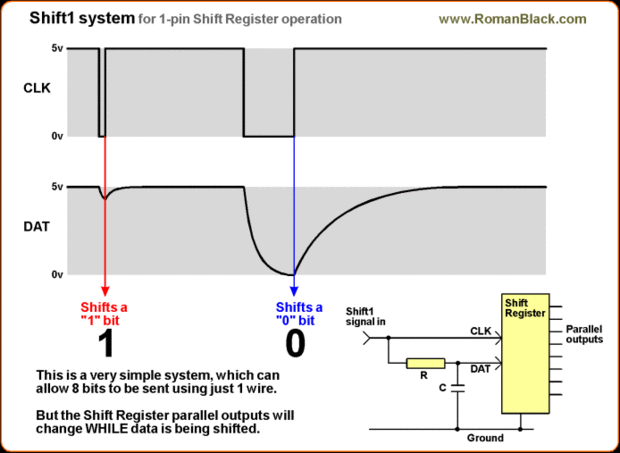

Esto puede ser "engañado" para utilizar sólo uno de los pines y longitud tiempo de pulso. Una red RC se utiliza para proporcionar un tiempo de retardo para la línea DAT cambiar. Pulsos muy cortos quiere decir que se desplaza un bit 1 en. Con un tiempo suficiente pulso el voltaje DAT disminuye lo suficiente para que un bit 0 se cambia de puesto en cuando la línea CLK / otra vez.
