1 bajo costo cable lcd para 8 reguladores micro pin [romanblack sistema de shift1] (3 / 7 paso)

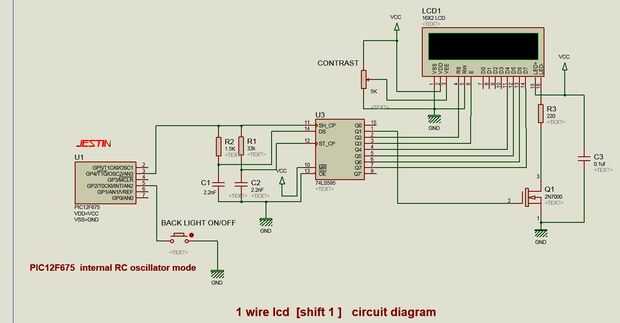

Paso 3: diagrama del circuito


1, 74hc595 - 1
2, 1.5 resistencia k -1
3, 33 resistencia de k - 1
4, 0.1uf condensador de poliéster -1
5, 2.2nf condensador no - 2
6, resistencia de 220 ohm -1
7, 2n7000 mosfet -1
8, 5K la preselección - 1, para ajustar el contraste de lcd
9, interruptor de botón - lcd contraluz ON/OFF [opcional]
10, pic12f675
