1 cable de regulador del LCD para Arduino (1 / 4 paso)

Paso 1: cableado

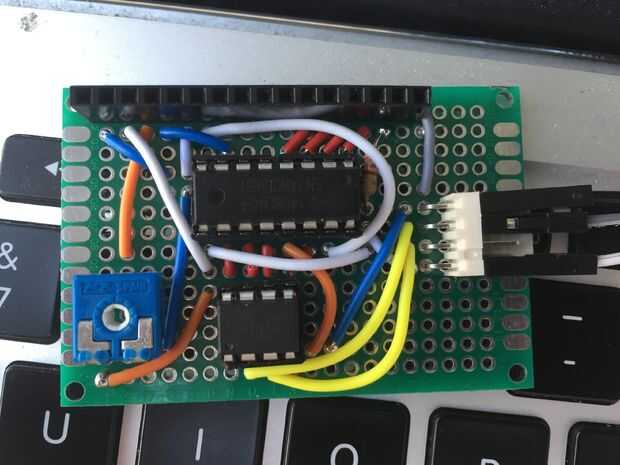

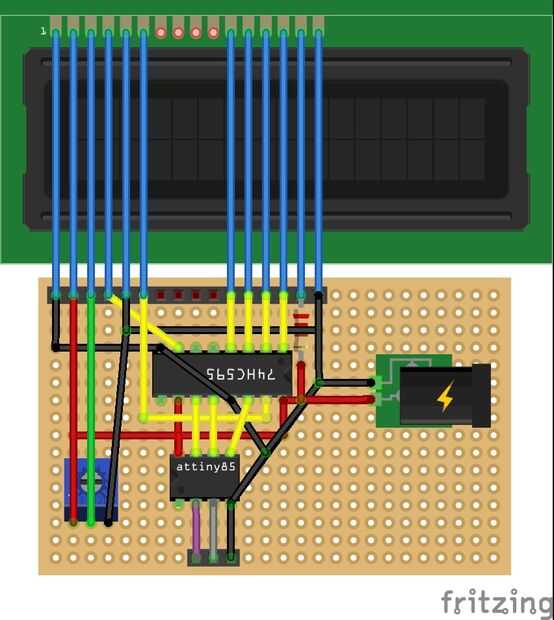

Cableado es relativamente sencillo, he incluido el diagrama de Fritzing y la imagen del cableado básico

Cuando hice mi PCB miscounted los pines y como tal todo es 1 pin apagado desde el diagrama de cableado

Si más detalles del cableado necesario me avisan en los comentarios :)
