Paso 6: electrónica

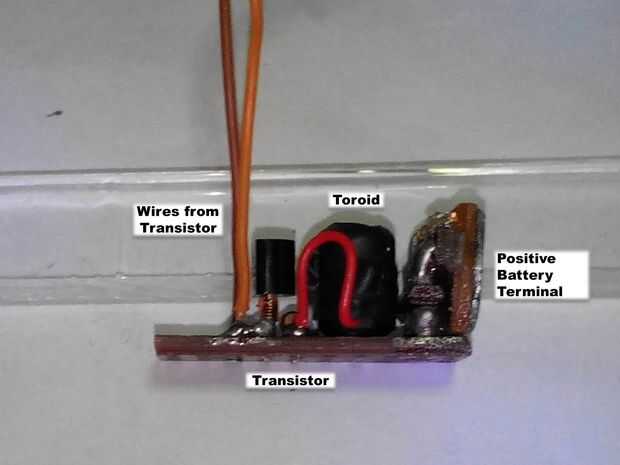

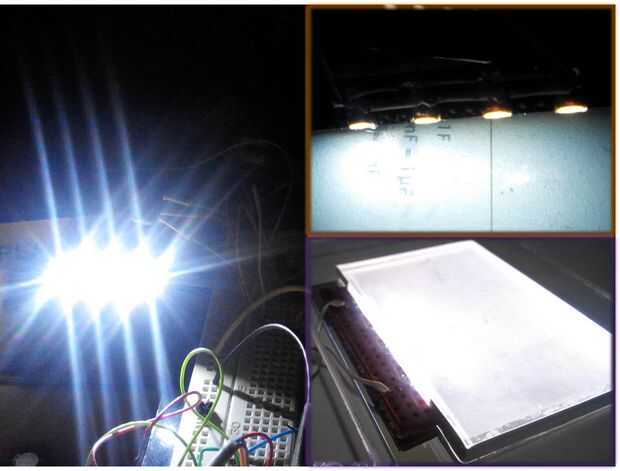

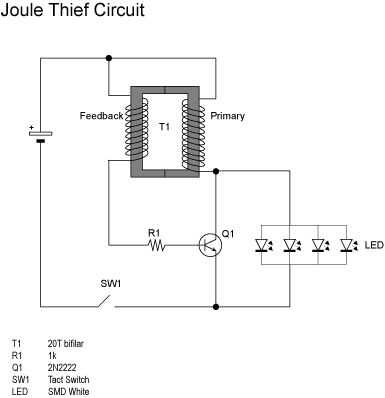

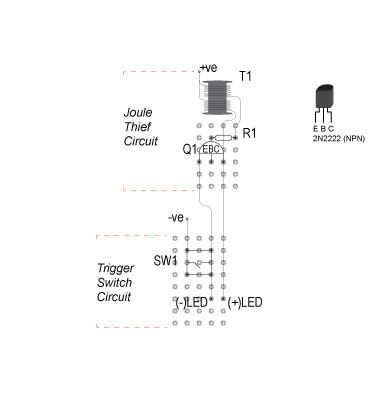

Usé un circuito JT a mi LED. Hay muchos diseños JT. He probado algunas en un protoboard sin soldadura y elegido un circuito que podría iluminar 4 LEDs y componentes mínimos. He descubierto que la clave de componente es el transistor 2N2222.
He encontrado una base de tipo de bobina en un circuito CFL. Es pequeño y encaja perfectamente en el recipiente usé esto en su lugar. Es recomendable probar sus bobinas en una protoboard antes de soldar.

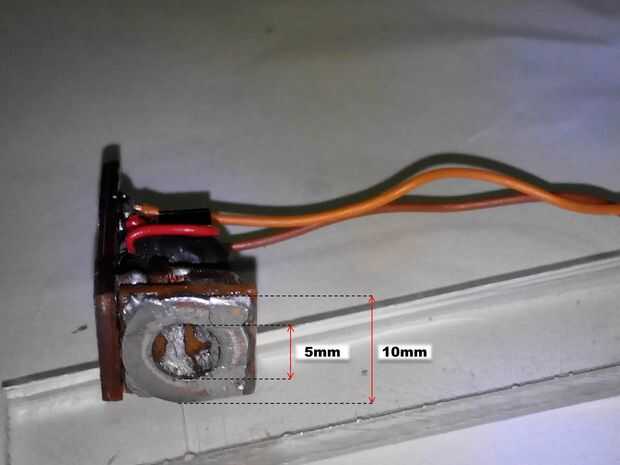

El circuito JT también incorpora un terminal positivo de la batería. Se hace uso de una arandela de 10mm, soldada a un trozo de tablero del PWB.

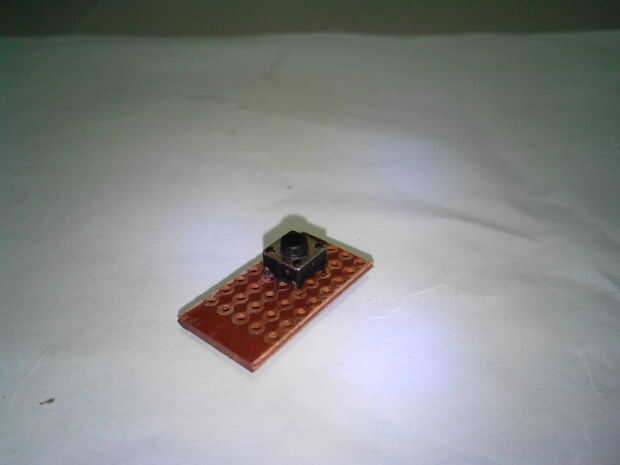

El interruptor del tacto se suelda a una pieza del tablero del PWB. Finalmente, todos los cables estarán conectados aquí. No importa el tamaño de la Junta Directiva pero debe ser lo suficientemente amplia como para soldar todos los cinco cables aquí.

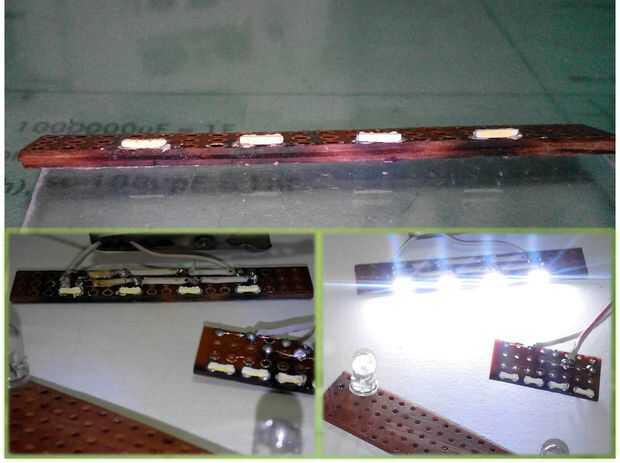

El módulo LED constan de 4 LEDs SMD que extraje de un reproductor de MP3. Los cuatro se conectan en paralelo soldada sobre un trozo de PCB mide 50 m m (W) x 10mm (D). 2 cables irá al interruptor.
He probado diferentes tipos de LEDs pero estos encuentro Duns brillante y lo suficientemente pequeño para ser encubierto fácilmente.
