Paso 7: montaje
Acrílico todos los pedazos se ponen juntos con algunas cintas de doble cara extrafuerte. Antes de Asamblea final Asegúrese de que ha probado todos los circuitos incluyendo el módulo del Joule Thief. Desmontaje podría dañar los circuitos.

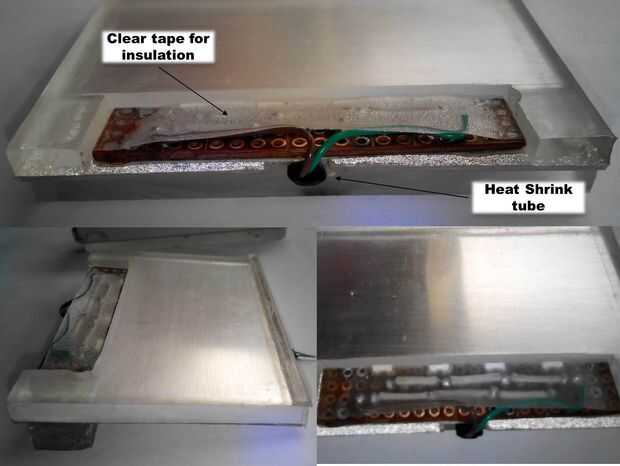

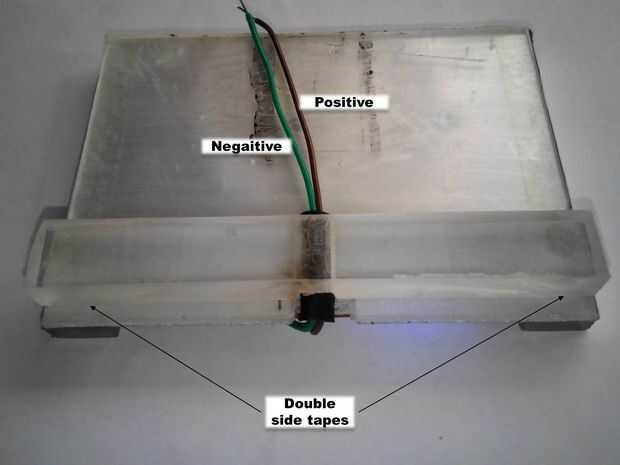

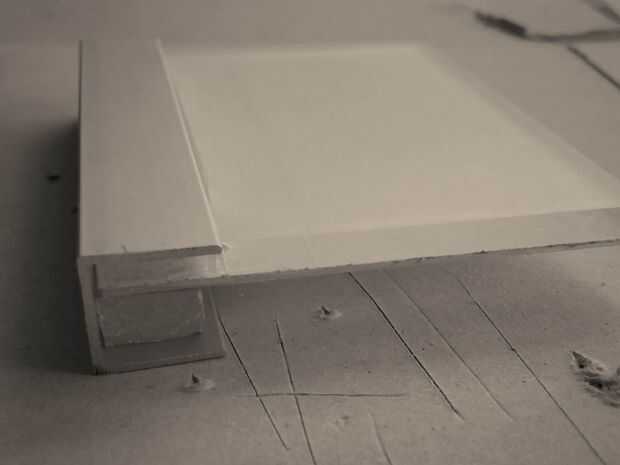

Permite comenzar el módulo LED y el reflector. El módulo LED encajará muy bien en el corte que hemos hecho anteriormente. Utilice cintas de doble lado para pegarlo en el lugar. Usé algunas cintas claro como aislante para evitar que los terminales del LED tocar, prevención de corto circuito. Utilice un tubo del encogimiento del calor para unir los cables y doble como aliviar una tensión. Coloque la cuña 6mm en el reflector con cintas de doble cara. Luego la ranura toda la pieza en aluminio C-channel.

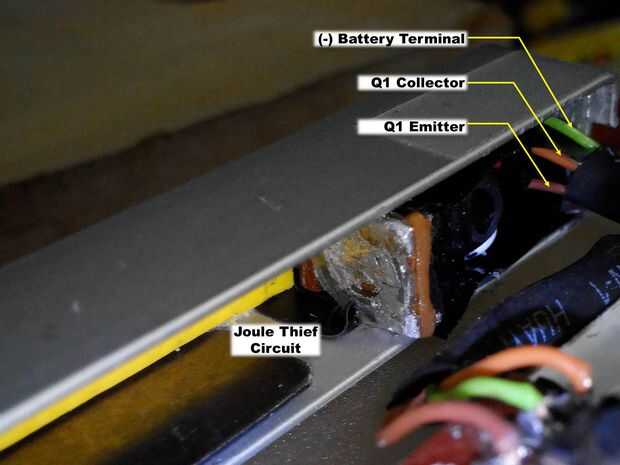

Ahora la ranura en el circuito JT en otra pieza del envase de aluminio que hemos hecho anteriormente. Asegúrese de que la parte interior había sido aislada para evitar corto circuito. Este recipiente en la superficie superior con cintas de doble lado del palillo.

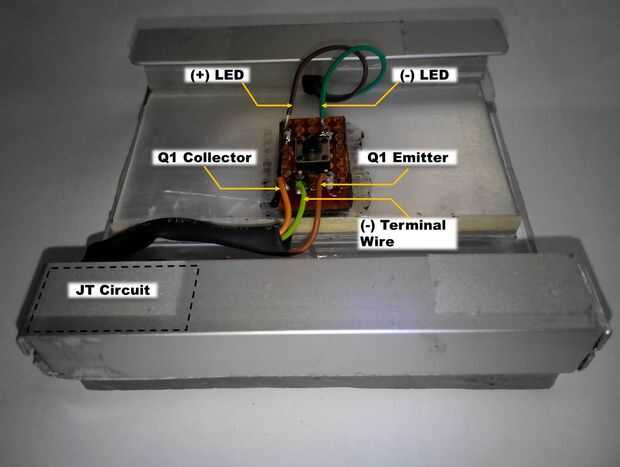

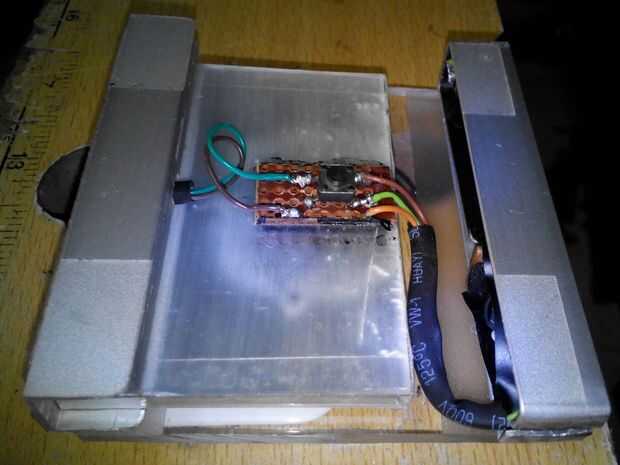

Coloque el circuito del interruptor de gatillo en la base del reflector. Asegúrese de que está centrada y asegúrelo con algunas cintas de doble cara. A continuación, suelde todos los cinco cables a la placa de circuito de interruptor.
