Paso 1: Conectar el Arduino Pro Mini al TFT
En la biblioteca UTFT (retitulada a TFTLib para ello) podemos seleccionar los pines de salida digital que se utilizará para manejar la pantalla.
Para hacer cosas simples construir utiliza digital salidas como sigue:

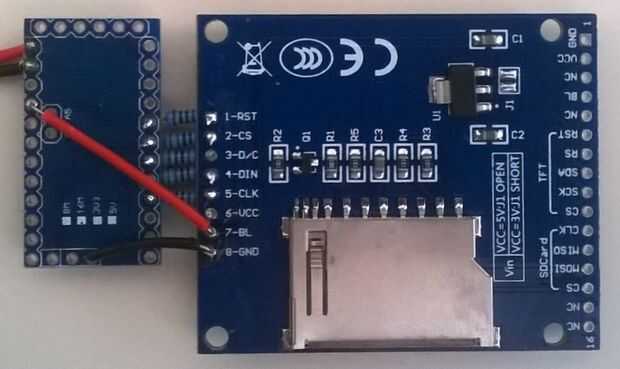

Arduino Pro Mini Módulo de TFT
Pin digital 2 entrada 1 (RST) conectar con 1kOhm
Pin digital 3 entrada 2 (CS) conectar con 1kOhm
Pin digital 4 Input 3 (D/C) conectar con 1kOhm
Pin digital 5 entrada 4 (DIN) conectar con 1kOhm
Pin digital 6 entrada 5 (CLK) conectar con 1kOhm
Entrada VCC 6 (VCC)
Entrada VCC 7 (BL)
GND entrada 8 (GND)
A0 es la entrada analógica que será digitalizada y se muestra en la pantalla...
También pin Digital 7, 8 y 9 están en programa de te (no se muestra en las fotos!!)
PIN 7 conectado a Gnd aumenta el intervalo entre las muestras por 10 microsegundos; perno 8 de conexión a tierra reduce el intervalo de muestra en 10 microsegundos.
El muestreo se iniciará tan pronto como pin 9 está conectado a GND (poco, < 500 milisegundos). Entonces sólo analizará una vez, 160 muestras. Perno de conexión 9 más de 500 milisegundos que la unidad escaneará continuamente.
