£1 Poundland Übertorch (3 D-cell 25 LED antorcha conversión) (2 / 4 paso)

Paso 2: Pegar las patas positivas y la aplicación de las resistencias

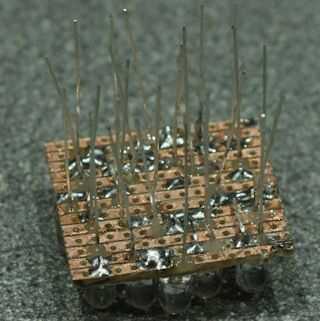

El siguiente paso es aplicar el adhesivo en las patas positivas, proporcionando una Junta aislante que impedirá de cortocircuitar las pistas adyacentes cuando las piernas están flexionadas sobre. Si se utiliza un adhesivo de dos partes, hay una buena probabilidad habrá empezó a curar por el tiempo que estés a la mitad, que hace la aplicación realmente complicado, por lo que sería una buena idea usar dos pequeños lotes en lugar de uno grande.

El resultado final debe aparecer como la primera imagen a continuación.

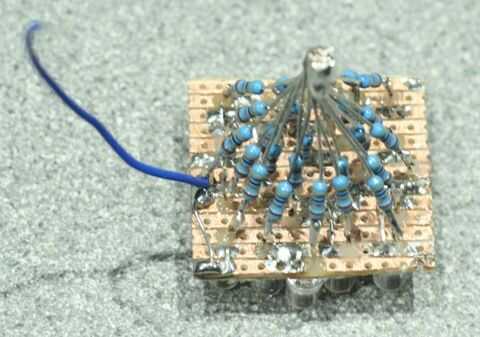

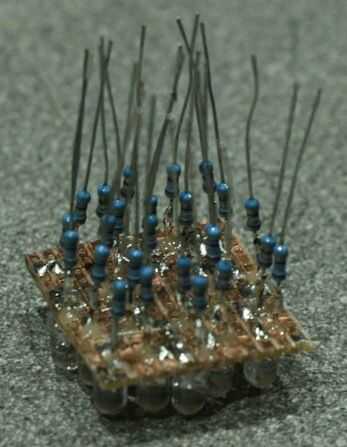

Una vez que el pegamento se haya secado, y las patas negativas han sido dobladas y soldadas, es hora de recortar las patas positivas hasta unos 5 mm, ajuste las patas en todas las resistencias que sobre la misma longitud. Luego soldar las resistencias a las piernas, por lo que aparece como la segunda imagen, más abajo.

Para habilitar este LED módulo para encajar en el reflector (o modificación del mismo) las piernas se necesita soldar juntos en forma de 'cono'. Lo hice tirando todos juntos y que sea un poco de una torcedura. Al final de la soldadura, pero no cortar todavía.

Es importante no dejar las piernas positivo acortadas inclinarse lo suficiente para tocar los puentes negativo. Si esto sucede, usted será capaz de contar porque el LED que se conecta no se enciende durante la fase de prueba muy importante. Un poco de cinta aislante o doblez cuidadoso se ponga remedio a esto.

Finalmente, soldadura lo 8cm de alambre al punto marcado GND en el diagrama (o cualquier razonable apuntar a que las patas negativas están todos conectadas).

Ahora es el momento para probar el módulo de LED! Poner tres células D en el caso de la batería y empuje el extremo puntiagudo de la agrupación de resistencia en el positivo. Entonces, dejando al descubierto el extremo del alambre, aplicar a la base metálica que sobresale de la sección de conmutador. Si todo está bien, chasquea el interruptor debe encenderse los LEDs... éxito!

Si, por supuesto, algunos, la mayoría o todos de los LEDs no se enciende, es tiempo de hacer algunos enjuiciadora. Si hay cortocircuitos entre los cables positivo acortados y los puentes negativo que si uno o dos LEDs no se enciende. También, cerciórese de que los puentes negativos extienden al hoyo correcto - basta uno a ser incorrecto y una sección completa de LEDs no se enciende. Es circuitos eléctricos simplemente, sin embargo, por lo que un acercamiento lógico debe revelar al culpable!
