10 años LED flasher + tablero de PC (2 / 6 paso)

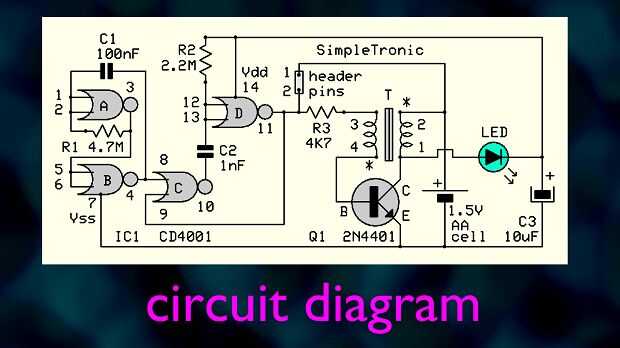

Paso 2: Diagrama del circuito y componente lista

IC1: CD4001 (cmos quad ni puertas)

Q1: 2N4401 (transistor NPN)

C1: 100nF (0.1uF) condensador de cerámica

C2: 1nF (0.001uF) condensador de cerámica

C3: condensador de tantalio 10uF x 12v

R1: 4 M 7 resistencia

R2: 2 M 2 resistencia

R3: resistencia de k 7 4

LED: LED de ultra alta eficiencia (corriente disponible es muy bajo)

Núcleo de ferrita toroidal 1/2" y 2 metros (6 pies) de 24AWG T: (0,5 mm) alambre esmaltado

BAT: 1.5 célula alcalina del AA. (sostenedor de batería opcional)
