10 años LED Flasher (3 / 6 paso)

Paso 3:

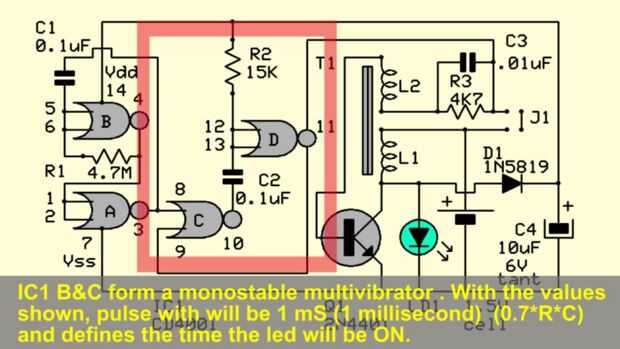

IC1 CD4001 C & D están conectado como multivibrador monoestable con ancho de pulso = 1mS (1 milisegundo). Este es el tiempo que el LED estará ON durante cada segundo de tiempo. IC1D sesgos transistor Q1 a través de R3 en un circuito modificado de(oscilador de bloqueo) del "Joule Thief". Con esta configuración, IC1-D "puertas" el oscilador del on & off.
