Paso 3: Trazar y cortar el patrón en el patrón trazado externo

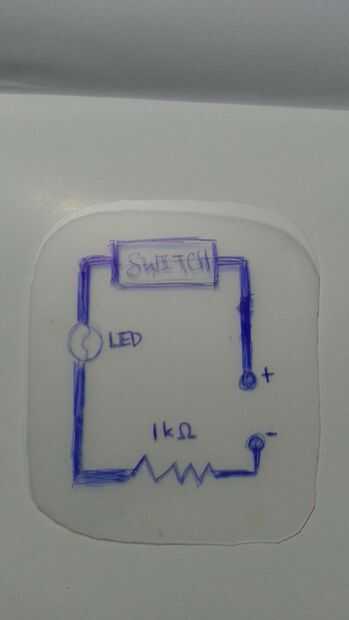

Impresión / trazar el patrón de tu diseño de circuito y el contorno de la forma de circuito con un lápiz.
Notas para el LED de montaje superficial (opcional):
Si utiliza un LED de montaje superficial en lugar de un agujero a través componente, entonces usted no necesitará cavar los agujeros en los extremos del componente. También, al trazar el patrón del circuito, el espacio que deja el LED debe ser 3 veces el tamaño de su real LED para acomodar para que encoge. Usando el taladro pasante componente permite más flexibilidad ya que pueden doblar los cables.

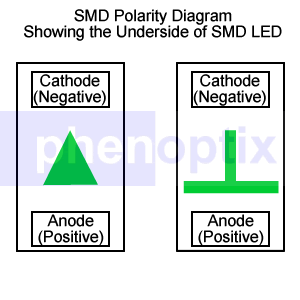

Puede ser útil dibujar cómo se estructurarán lo LED marcando donde la señal del LED (extremo negativo) debe ser faceing. En este caso, que deben todos se enfrentan en la misma dirección
(Fuente de la imagen: phenoptix)
