Paso 9: Proyecto 4: bomba de relojería

Descripción: Este proyecto utiliza un temporizador 555 ic que es el más comúnmente utilizado temporizador ic por aficionados. Este proyecto producirá un sonido al igual que una bomba ya que es evidente por el nombre. Está conectado el temporizador 555 en astable multivibrator modo produce una forma de onda de salida de onda cuadrada que no es así pero cambio la salida entre alta y baja. El circuito se encuentra en una frecuencia de 1hz por lo que produce un tick cada 1 segundo. La frecuencia del circuito es determinada por el valor de la resistencia y el condensador en el lado izquierdo del circuito. Se agrega otro condensador en el pin 3 para estabilizar la salida para un altavoz. Un led se puede Agregar en lugar de altavoces quitando el condensador en el pin 3.

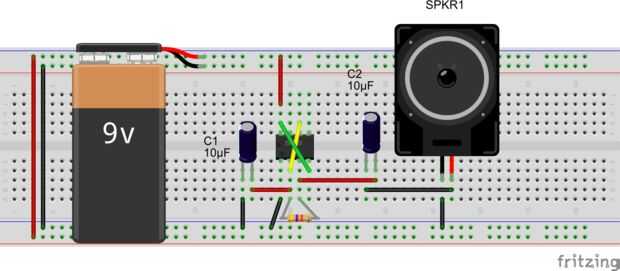

Instrucciones: Conecte todos los componentes en la placa según el diseño dado por encima. Tenga cuidado al poner el ic en el protoboard y asegúrese de que el presente pequeño semicírculo en la parte superior de la ic debe cara lado izquierdo cuando se mira de frente. No alteren la fuente de alimentación que se hizo anteriormente en el paso 4. En encender, oyes sonido tick tick del altavoz.

Dificultad: media

Lista de partes:

• 1 x 555 temporizador ic
• 2 x 10uf condensadores
• 1 x 47K resistencia
• altavoz de 1 x 8 ohm

Proyecto relacionado: Revisa paquete de bomba de relojería de taipeihackerspace que puede ser embalado en una caja y utiliza como broma de día de una inocentada.

Circuito de fuente: http://www.talkingelectronics.com
