Paso 10: Proyecto 5: lo LED de atenuación

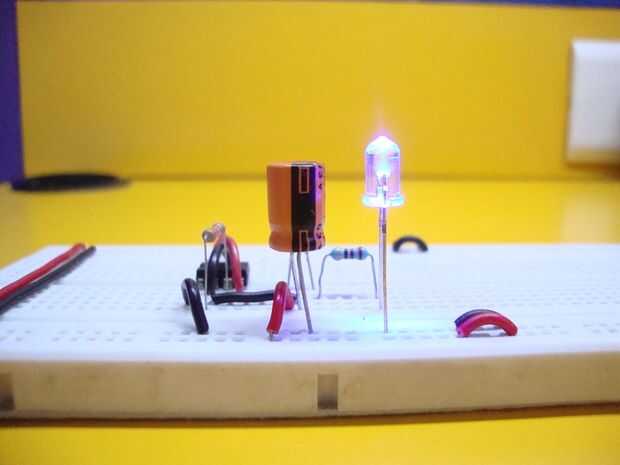

Descripción: Como el nombre ya indica, este proyecto desvanece un led alta y baja. Esto se hace a través del condensador que se agrega en el pin 3 que repetidamente carga y descarga produciendo un efecto de desvanecimiento que es muy agradable ver que pensar.

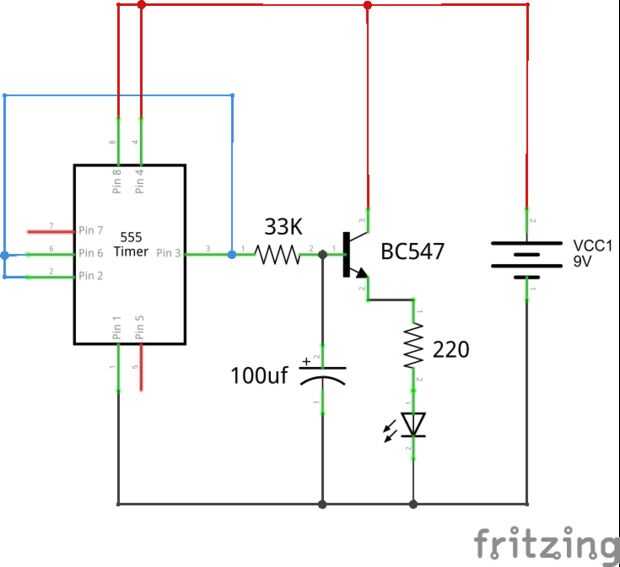

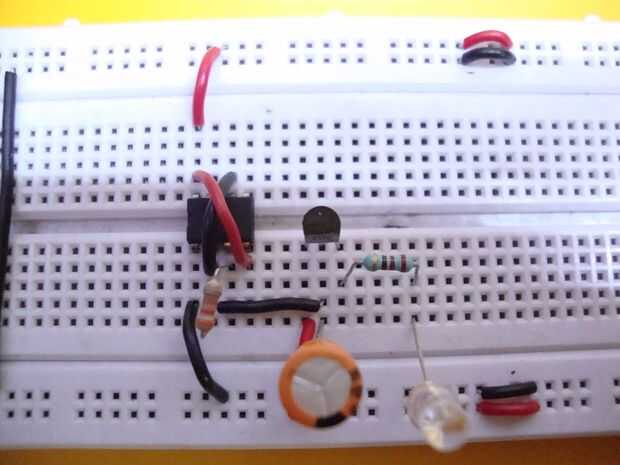

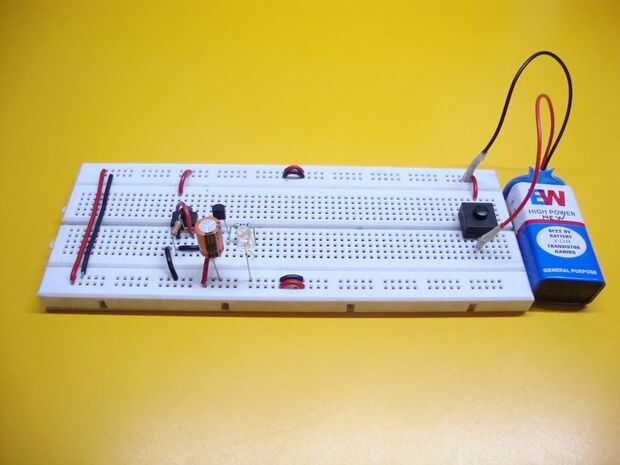

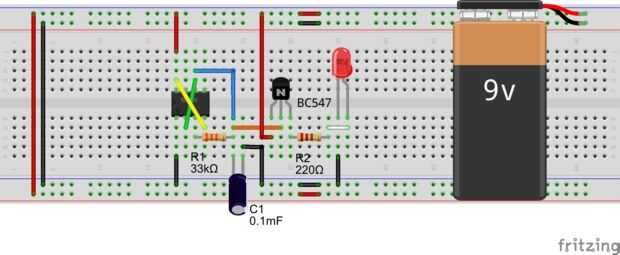

Instrucciones: Hacer todas las conexiones en el esquema anterior. Al poner en marcha el circuito, el led se descoloraría apagado entonces se descolora en y se repetirá hasta que la apague. Usted puede tratar de diferentes colores led para producir mejores efectos.

Nota: Use un 470 ohm en lugar de 220 ohmios conectado al LED para obtener mejores resultados.

Dificultad: media

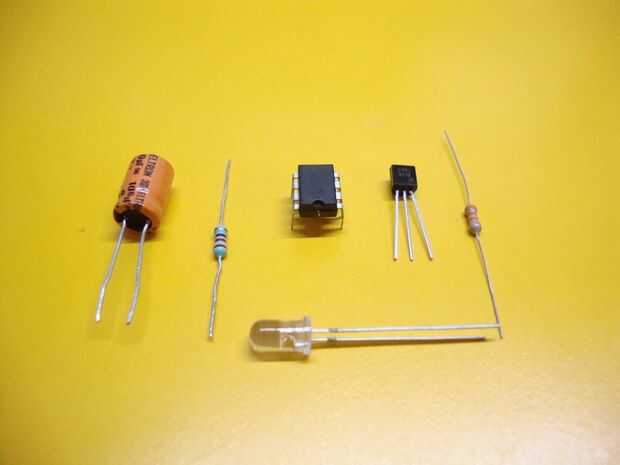

Lista de partes:

• 1 x 555 temporizador ic
• 1 transistor de x bc547
• resistencia de 1 x 33K
• resistencia ohm 1 x 220
• 1 x 100uf condensador
• 1 x LED

Proyecto relacionado: Salida USB descoloramiento estrellas de soraj619 que utiliza el mismo circuito pero los leds están conectados en la forma de una estrella que se desvanece hacia arriba y hacia abajo.

Circuito de fuente: http://www.talkingelectronics.com
