Paso 11: Proyecto 6: luz enciende LED

Descripción: Como se explicó antes, ldr es un dispositivo que le da cierta resistencia dependiendo de la luz que incide en él. Así que este circuito hace uso de y ldr para encender un led cuando recibe una alta cantidad de luz que incide sobre él. Un ldr ofrece una baja resistencia al recibir más luz para que el temporizador 555 se activa cuando la luz incide sobre la ldr y la salida se convierte en alta enciende el led. La salida es baja cuando la luz no está cayendo en él.

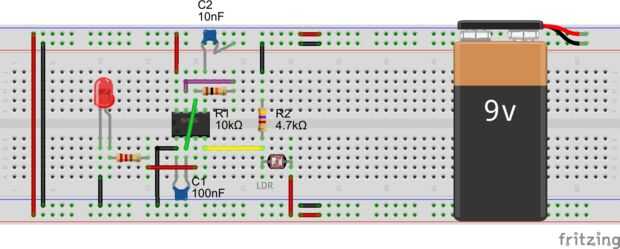

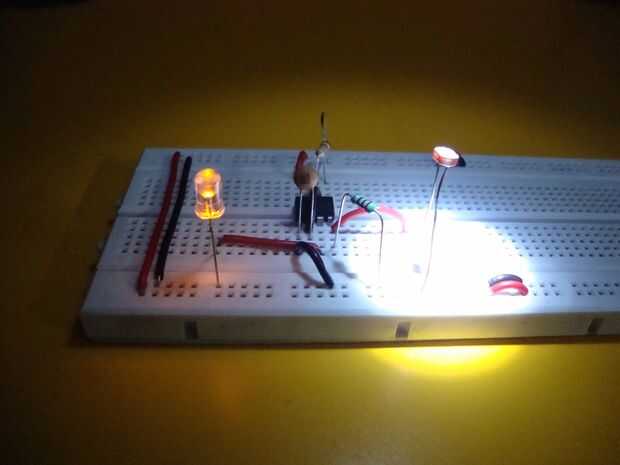

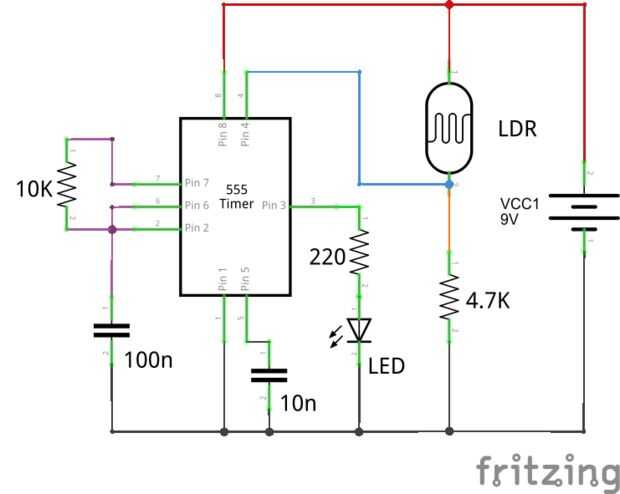

Instrucciones: Conecte el todo de acuerdo con el esquema arriba. LDR no tiene ninguna polaridad así que conectarlo en cualquier manera. Ahora encienda el circuito, el led se iluminará si hay suficiente luz en su entorno. Ahora entrar en un cuarto oscuro, el led se apagará. En poner una antorcha que brilla intensamente sobre la ldr, el led brillar otra vez.

Nota: Use un 470 ohm en lugar de 220 ohmios conectado al LED para obtener mejores resultados.

Dificultad: media

Lista de partes:

• 1 x 555 temporizador ic
• 1 x 100nf condensador
• 1 x 10nf condensador
• resistencia de 1 x 10K
• 1 x 4.7K resistencia
• resistencia de ohmios 1 x 220
• 1 x LDR
• 1 x LED

Proyecto relacionado: Salida 555 de C.V. Hariharan temporizador basado en la luz buscando Robot que utiliza el detector de luz circuito para hacer un robot siguiente luz. El circuito puede utilizarse también como una alarma antirrobo y una alarma de la mañana.
