10 proyectos de breadboard para principiantes (12 / 16 paso)

Paso 12: Proyecto 7: oscuro activado LED

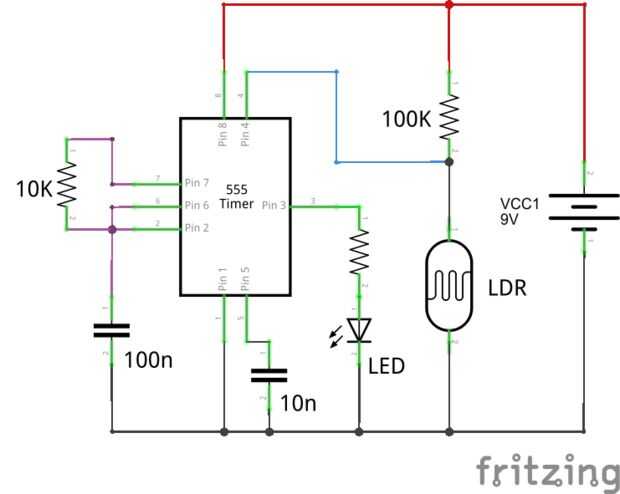

Descripción: Este proyecto tiene una configuración inversa del proyecto anterior. Puede detectar la presencia de la oscuridad. El temporizador 555 se activa cuando el ldr recibe poca luz haciendo la salida alta y conmutación en el led y cuando se detecta la luz, la salida se baja apagar el led. Este tipo de circuito se utiliza en alumbrado automático que encienda automáticamente cuando se oscurezca.

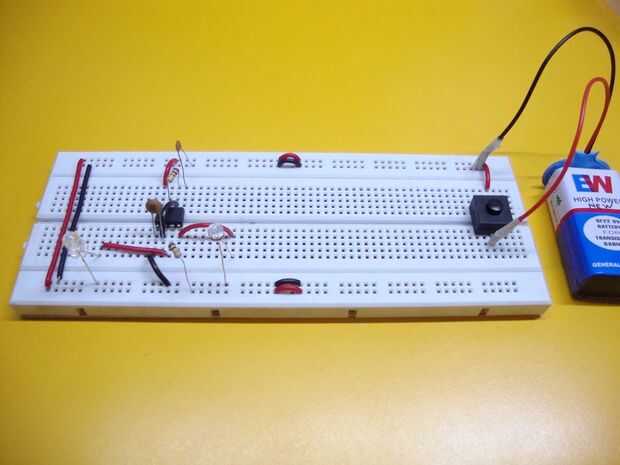

Instrucciones: Si todavía tienes el anterior proyecto en su protoboard, no altere las conexiones pero sólo tiene que cambiar la conexión de la ldr es decir conectarlo a gnd (-) y cambiar la resistencia de 4,7 K a 100K. Al poner en marcha el circuito te darás cuenta que el led no encenderá inicialmente. Ahora mantenga la mano sobre la ldr para bloquear la luz o entrar en una habitación oscura. El led brillar esta vez como el ldr no reciba luz.

Nota: Use un 470 ohm en lugar de 220 ohmios conectado al LED para obtener mejores resultados.

Dificultad: media

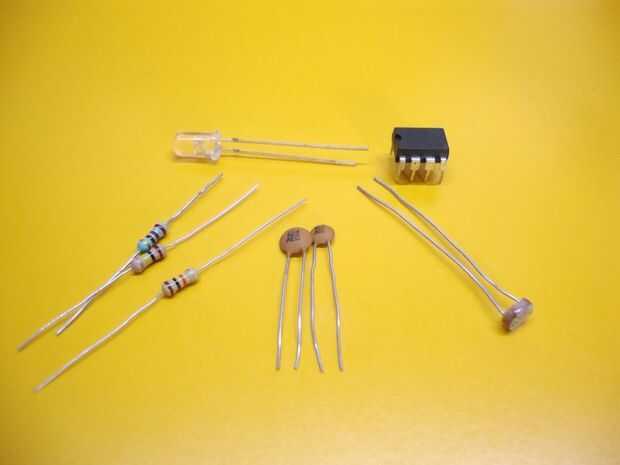

Lista de partes:

• 1 x 555 temporizador ic
• resistencia de 1 x 10K
• resistencia de 1 x 100K
• resistencia ohm 1 x 220
• condensador de 100nf x 1
• 1 x 10nf condensador
• 1 x LDR
• 1 x LED

Proyecto relacionado: Salida sistema de ManishVarma automático de alumbrado publico que utiliza el circuito para cambiar a una farola cuando se oscurezca.
