Paso 13: Proyecto 8: LED Dimmer

Descripción: Este es un proyecto que permite cambiar el brillo de un led mediante la variación de la resistencia mediante un potenciómetro que tiene una perilla que puede girarse para establecer en un valor particular. El circuito es algo similar al circuito PWM (modulación de anchura de pulso) que se utiliza para controlar la velocidad de motores. El brillo es alterado cambiando el led entre encendido y apagado a un ritmo rápido que reduce el brillo. La velocidad es controlada por el potenciómetro así cambiando el brillo.

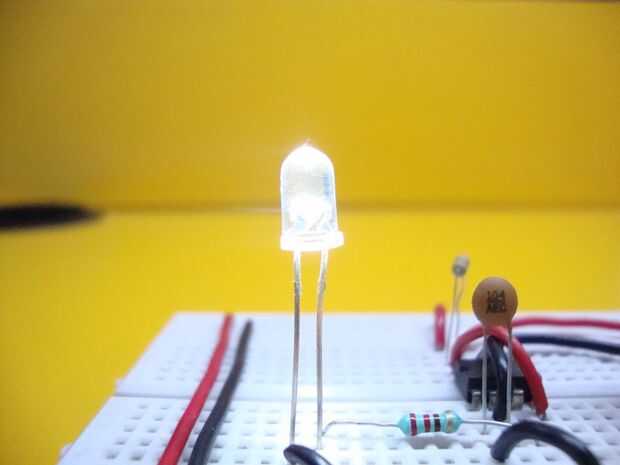

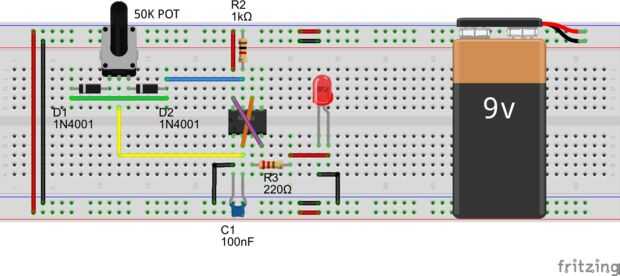

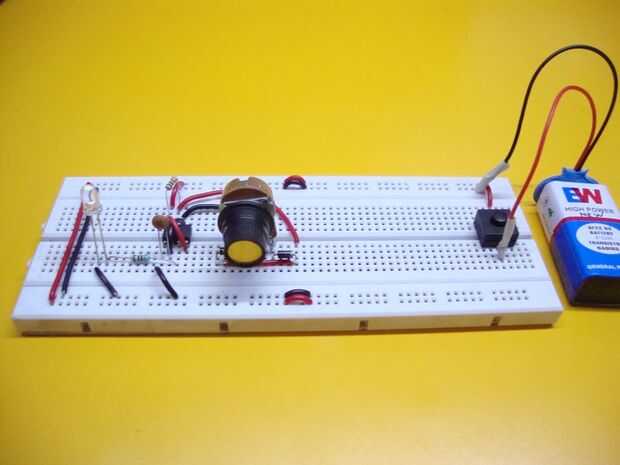

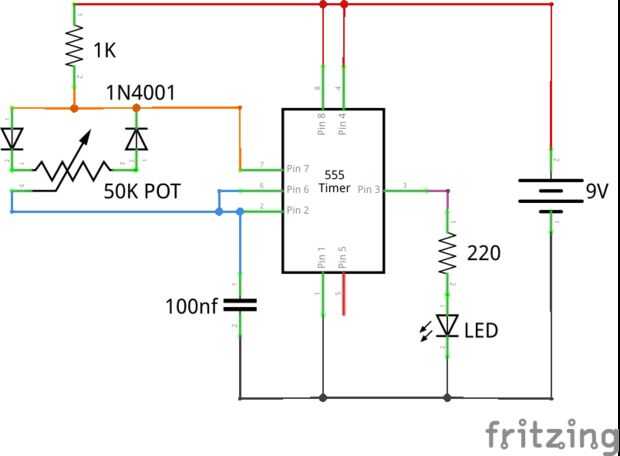

Instrucciones: Conecte el todo de acuerdo con el esquema arriba. Asegúrese de que conectar los diodos de la manera correcta pues tienen polaridad. Encienda el circuito y girar lentamente el bote. Se puede observar que el brillo de los led cambios.

Nota: Use un 470 ohm en lugar de 220 ohmios conectado al LED para obtener mejores resultados.

Dificultad: media

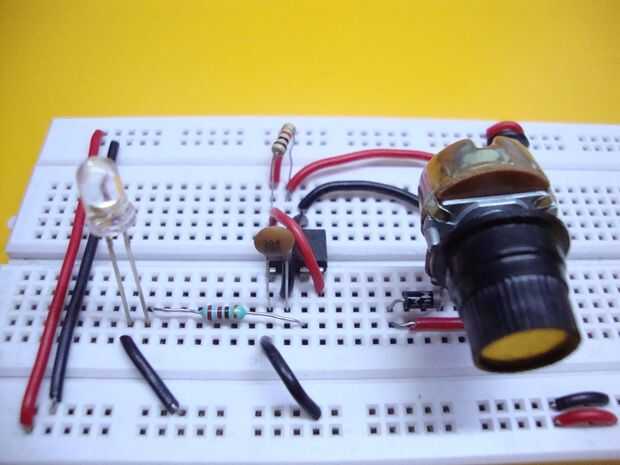

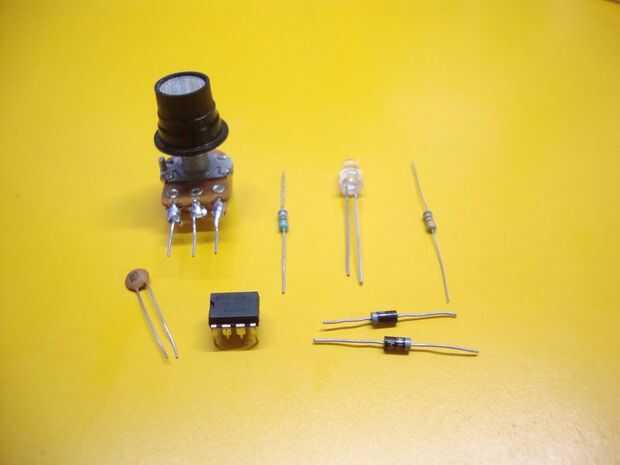

Lista de partes:

• 1 x 555 temporizador ic
• resistencia de 1 x 1K
• resistencia ohm 1 x 220
• condensador 1 x 100n
• diodos 1n4001 x 2 o 1n4148
• potenciómetro de 1 x 50K o K 47
• 1 x LED

Proyecto relacionado: Revisa mi instructable de lámpara de escritorio que utiliza un circuito similar para cambiar el brillo de 36 LED en una lámpara de lectura.

Circuito de fuente: http://www.talkingelectronics.com
