10 proyectos de breadboard para principiantes (14 / 16 paso)

Paso 14: Proyecto 9: Single Chip electrónico dados

Descripción: ¿Conoces electrónicas dados antes? Si no, es un simple dado pero en vez de agitarlo tienes que pulsar un botón. El aparato le dirá un número al azar entre 1 y 6 a través de una serie de LEDs. El número de LEDs que indica el número. Este proyecto utiliza un contador 4060 que cuenta el reloj pulsos recibidos establece un determinado número de pernos de alta. Pulsando el botón crea un pulso de reloj rápido por lo que no es posible estimar los pernos que serían altos. Esta es la razón que hace de este un generador de números totalmente al azar de dados. Los pernos que son alta luz una serie de leds que indica el número. Lo bueno de este proyecto es que no utiliza cualquier microcontroladores por lo que es no-programable por lo que es barato. La mayoría de los proyectos que han visto requieren arduino u otros microcontroladores. Verdaderamente hablando, este es el proyecto más tedioso y consume mucho tiempo.

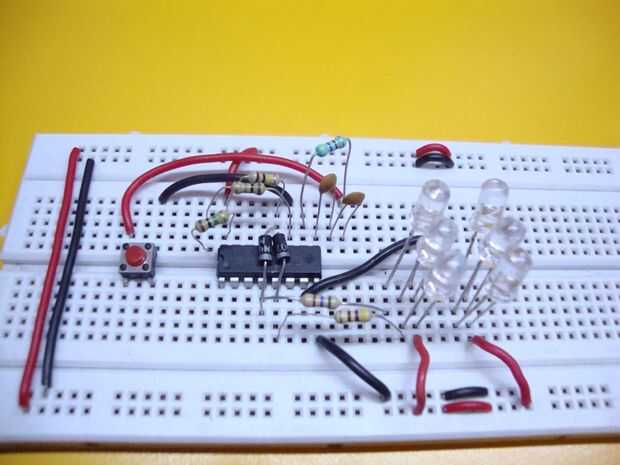

Instrucciones: Conecte el todo de acuerdo con el esquema arriba. Asegúrese de que usted conecte todo correctamente como las conexiones son demasiadas. Encienda el circuito y pulse el botón. Un cierto número de LEDs se encenderá indicando el número que es completamente al azar. Conectar los LEDs como una real dados en un cierto orden formando un rectángulo sería el proyecto más buena.

Dificultad: difícil

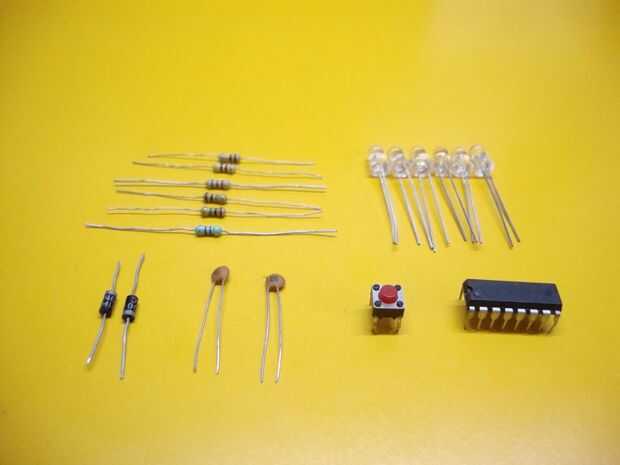

Lista de partes:

• 1 x ic 4060
• resistencia de 1 x 2.2M
• resistencia de 1 x 470K
• resistencia de 1 x 100K
• resistencia 1 x 560 ohm
• resistencia 1 x 470 ohm
• resistencia ohm 1 x 220
• condensadores de 2 x 1n
• diodos 1n4148 x 2 o 1n4001
• 6 x LEDs
• 1 x pulsador momentáneo

Proyecto relacionado: Echale dados de LED ATtiny85-45-25 de xBacon que utiliza un attiny microcontrolador 85 en vez de un circuito integrado.
