10 proyectos de breadboard para principiantes (5 / 16 paso)

Paso 5: Hacer un circuito de LED Simple

Antes de empezar a tratar de los proyectos, es necesario hacer este simple circuito que involucra sólo un led con una resistencia. Esto es solo para principiantes que no han hecho nada y se puede omitir si usted ha trabajado antes con protoboard.

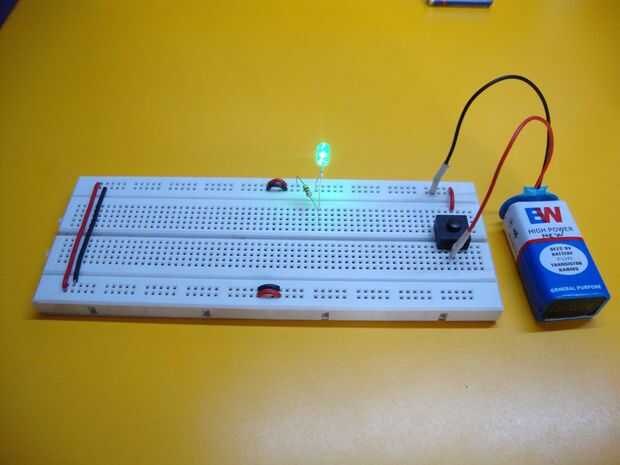

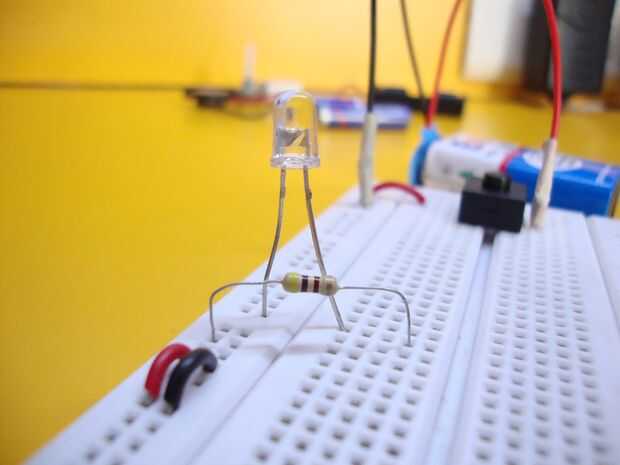

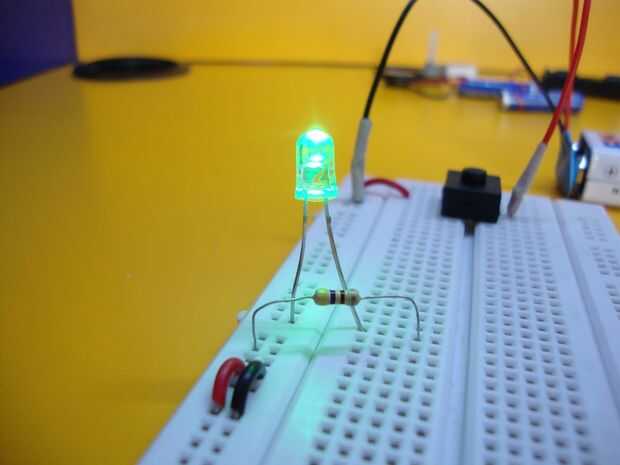

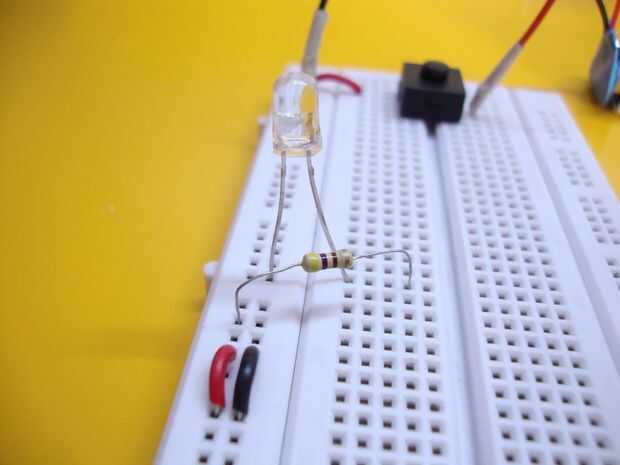

Conecte el conductor negativo del led para el carril del poder negativo de la placa. Ahora conecte una resistencia de 470 ohm para el carril de energía positiva y el otro cable del resistor al positivo de led. Un resistor se agrega aquí evitar que el led de la quema como una batería de 9v proporciona una corriente más alta que el led requiere. Conecte una batería de 9v a los carriles de la energía a través de un clip de la batería. Ahora encienda el circuito, esto hará que el circuito cerrado (on) y corriente fluye de positivo a negativo así iluminar el led. Después de que desconecte, ahora el led stop brillante como usted habrá hecho el circuito abierto (off). Como el circuito está roto, corriente no fluirá así no iluminándolo.

Nota: Use un resistor de 1K en vez de 220 ohmios para obtener mejores resultados. Utilizando un 220 ohmios puede dañar la resistencia y el LED.
