10 proyectos de breadboard para principiantes (6 / 16 paso)

Paso 6: Proyecto 1: campana Musical

Descripción: Este es un proyecto simple que se puede hacer fácilmente en cinco minutos. Es una campana musical que produce un sonido melodioso como timbres. Utiliza el ic um66 conocido popularmente como la melodía de la ic que tiene un oscilador y un amplificador que puede manejar directamente un zumbador pero necesita un circuito para conducir un altavoz externo. La tensión de alimentación si el ic es 1.5 - 4.5v tan no puede ser alimentado por una batería de 9v.

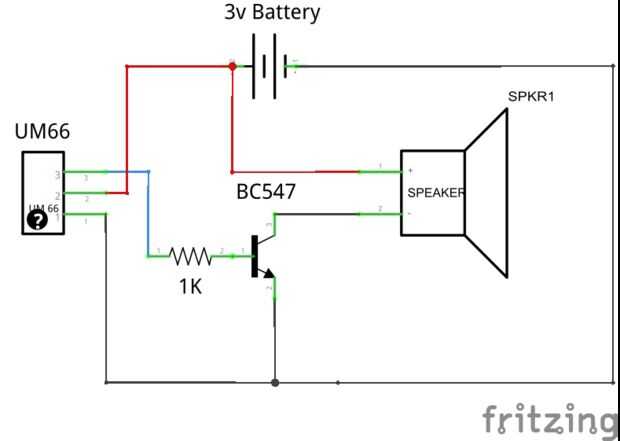

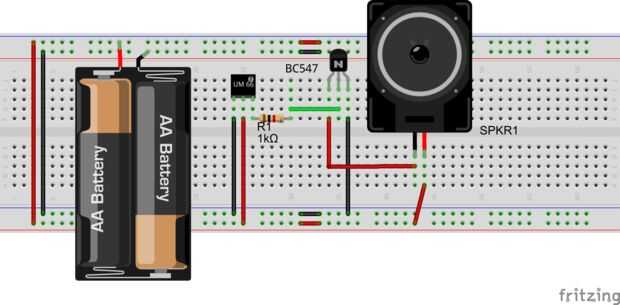

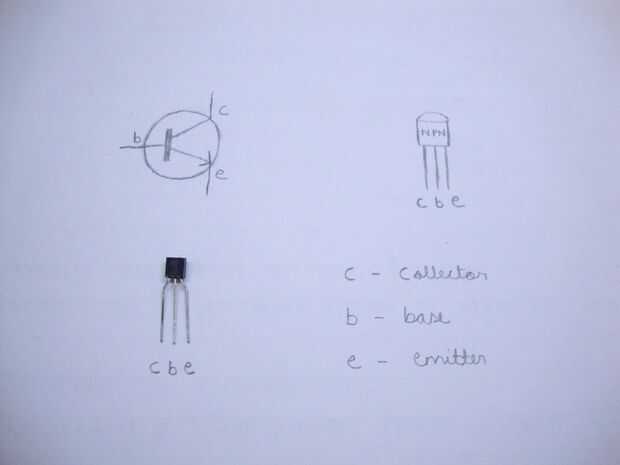

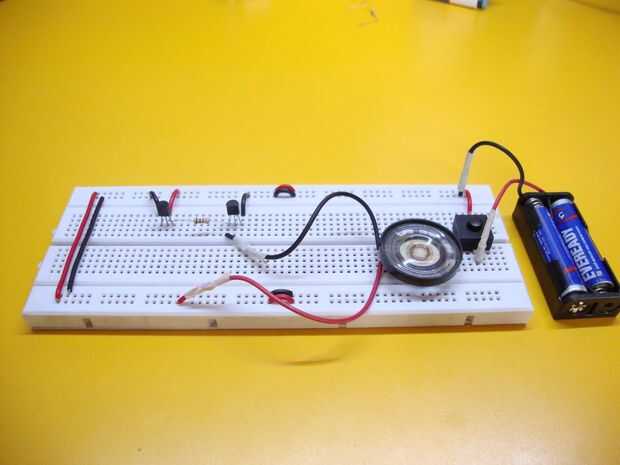

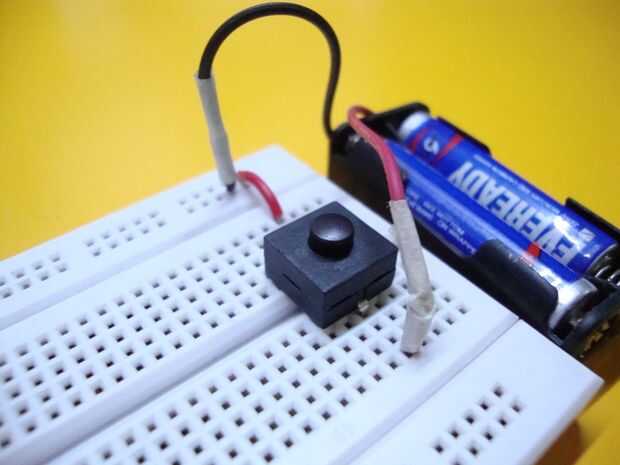

Instrucciones: Conecte todo a la placa según el diseño dado por encima. Se refieren a las imágenes por encima de las configuraciones de pin del transistor, así como la ic. Conecte un soporte de la batería con 2 pilas AA o AAA a los carriles de la energía de la placa. No conecte una batería de 9v que queme el ic. En encender, se escucha un sonido musical.

Dificultad: fácil

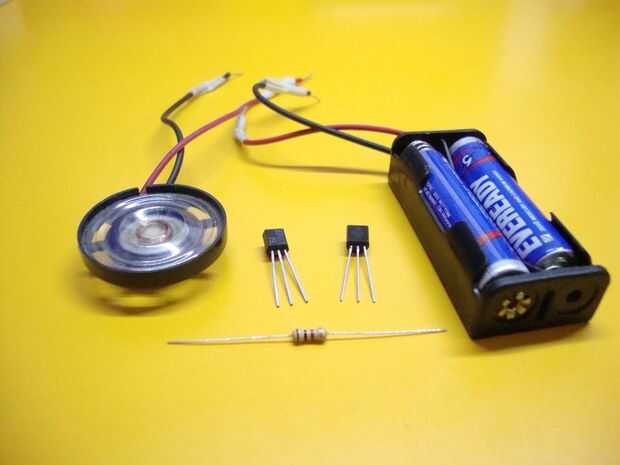

Lista de partes:

• 1 x ic UM66
• 1 x bc547 o 2n2222 o 2n3904 transistores
• resistencia de 1 x 1K
• altavoz de 1 x 8 ohm
• 2 x baterías AA o AAA
• 1 x soporte de batería

Proyecto relacionado: Salida infrarrojo de buildcircuit basado en música de transmisor y receptor que utiliza el mismo circuito pero puede transmitir y recibir música a través de un IR led y un fotodiodo.

Aquí hay un video paso a paso de la misma:
