Paso 7: Proyecto 2: probador de control remoto

Descripción: Este es otro proyecto simple para aprender sobre la luz infrarroja. Es un probador de control remoto IR que puede utilizarse para probar un control remoto IR si está funcionando o no. Control remoto IR es básicamente mandos de reproductor de TV o música. El circuito hace uso de un receptor de infrarrojos que da repetido alta y baja de salida cuando recibe luz infrarroja. Controles remotos de TV tienen un IR llevado en frente de ellos que se utilizan para transmitir señales por lo que si el led está en el trabajo y el receptor recibe, que significa que el control remoto está funcionando. Puesto que la luz infrarroja tiene una longitud de onda mayor que nuestros ojos pueden ver por lo que no somos capaces de ver sin embargo se observa claramente mediante una cámara. El circuito se modifica así que si presionas un botón del mando a distancia, un led se encenderá indicando que el remoto está trabajando.

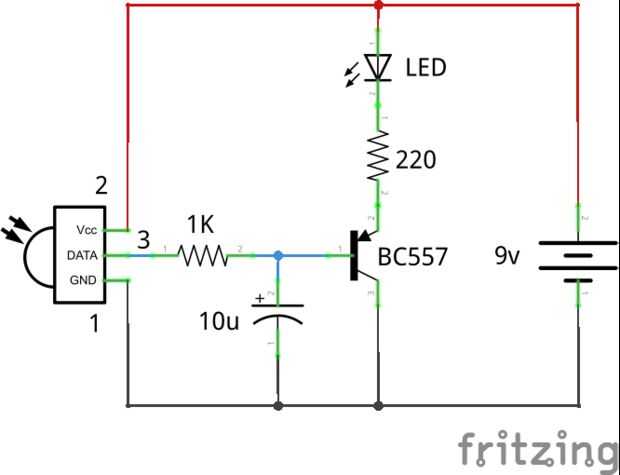

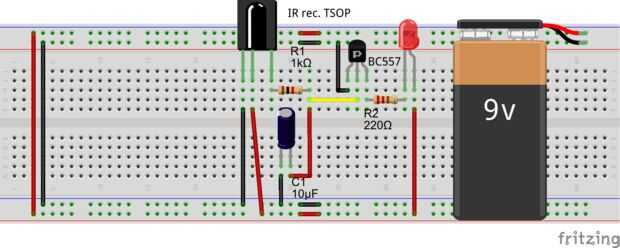

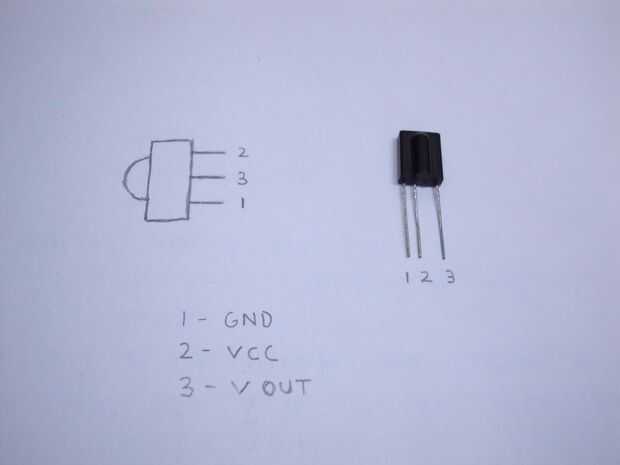

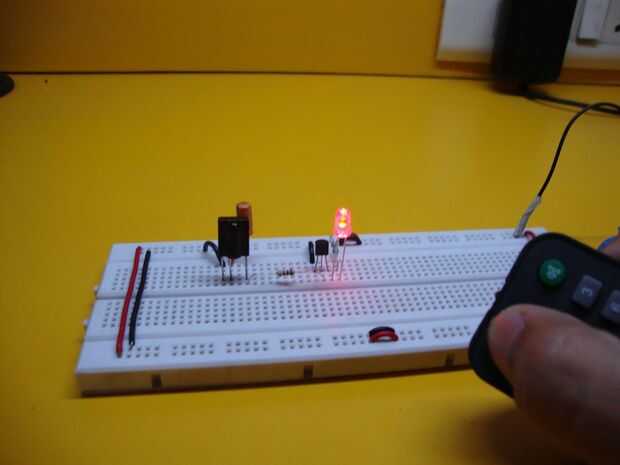

Instrucciones: Conecte el todo de acuerdo con el esquema arriba. Se refieren a la imagen de arriba para la identificación de pines de los componentes. Conecte una batería de 9v a los carriles de alimentación y enciéndalo. Ahora IR remoto cerca de él y pulsar cualquier botón. El led iluminará indicando que el remoto está trabajando.

Nota: Utilice una batería de 6v en lugar de un 9v como TSOP puede manejar voltajes hasta 6v solamente. Dándole un voltaje más alto puede dañar sin embargo todavía funciona con él. También utilizar un 470 ohm en lugar de 220 ohmios conectado al LED para obtener mejores resultados.

Dificultad: fácil

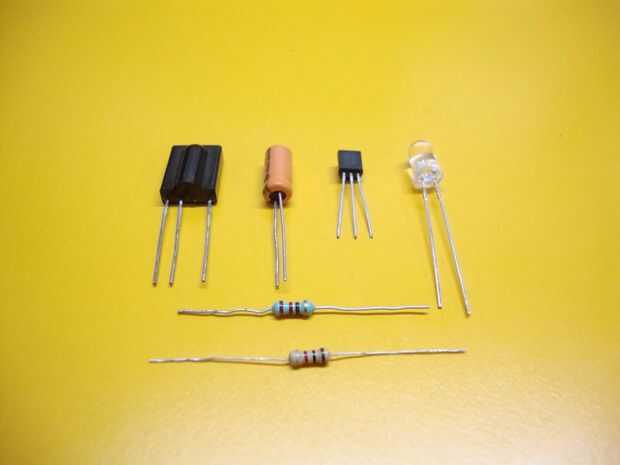

Lista de partes:

• 1 x receptor IR (TSOP)
• 1 x bc557 transistor
• 1 x 10uf condensador
• resistencia de 1 x 1K
• resistencia de ohmios 1 x 220
• 1 x LED

Proyecto relacionado: Echale un circuito RC de ynze para un vibrobot/Bibberbeest que se mueve pulsando un botón en un televisor remoto. El circuito es un poco diferente pero utiliza el mismo principio del circuito mencionado.
