10 proyectos de breadboard para principiantes (8 / 16 paso)

Paso 8: Proyecto 3: Detector de electricidad estática

Descripción: Usted puede han leído que esa electricidad estática es el tipo de electricidad que las cargas están en reposo. Está presente en casi todo el mundo que nos rodea. Así que este es un proyecto que puede comprobar la presencia de electricidad estática que nos rodea. Si se toca cualquier cosa, el led se encenderá indicando la presencia de electricidad estática. El circuito es tan sensible que puede detectar su aunque sea de la mano que le mantenga cerca de la antena sin tocarlo.

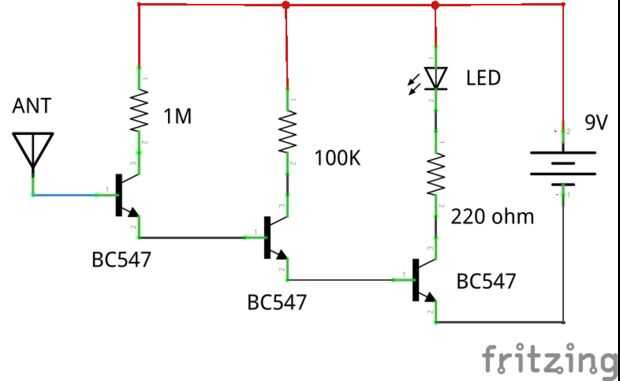

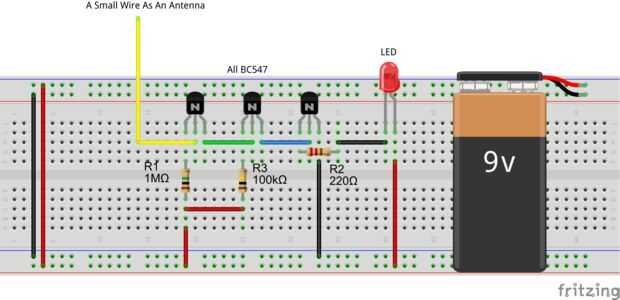

Instrucciones: Conecte todo como se muestra en el layout sobre. Mira la imagen de arriba para el pinout del bc547. Extraer un trozo de alambre de la base del tercer transistor que actúa como una antena para detectar cargas. Después de completar todo, encenderlo y poner su mano cerca de la antena. El led se iluminará débilmente. Ahora toque el dedo a la antena. Esta vez el led se iluminará brillantemente.

Nota: Use un 470 ohm en lugar de 220 ohmios conectado al LED para obtener mejores resultados.

Dificultad: fácil

Lista de partes:

• 3 x bc547 o 2n2222 o 2n3904 transistores
• resistencia de ohmios 1 x 220
• 1 x 100K resistencia
• resistencia de 1 x 1M
• 1 x LED

Proyecto relacionado: Check out esta Ridículamente sensible Detector de carga eléctrica que utiliza otro circuito pero hace el mismo trabajo.

Circuito de fuente: http://www.talkingelectronics.com
