Paso 5: Suelde el cable de antena
El conector BNC tiene cierto aislamiento alrededor de su conductor central. Usted debe cortar hasta 1mm por encima de la placa metálica.

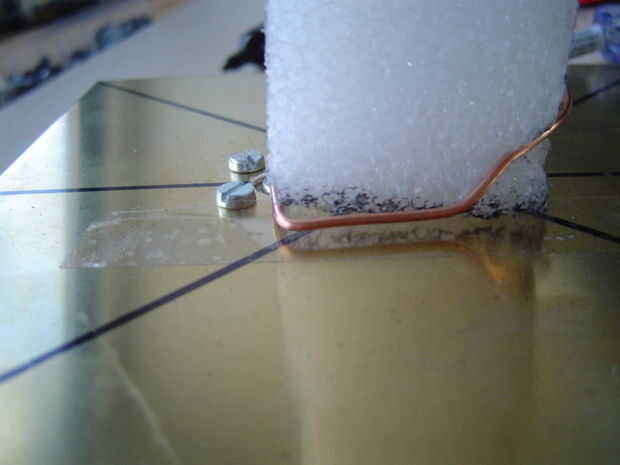

El alambre de cobre debe ejecutar a una altura de 1mm por encima de la placa sobre una longitud de 30mm antes de seguir la forma de espiral. Esto es muy importante para ajustar la Roe de la antena. Un buen VSWR básicamente significa que la antena es capaz de 'absorción' de las ondas de radio procedentes de la tarjeta de wifi en lugar de reflejar a la tarjeta.
El aislamiento del conector de corte le ayuda a obtener la altura correcta cuando el alambre de soldadura. Puede colocar algunas cintas por debajo del alambre de cobre de la placa para evitar cortos circuitos. Puesto que el cable es bastante grueso, fácilmente mantiene la forma de en que ponerlo. Es muy importante cortar el alambre de 1,5 mm que es demasiado largo en el conector BNC. Un lado de este cable entra para arriba en la espiral, la parte que sobresale en el otro extremo debe cortarse cerca del pin central del conector. Dejando una parte aquí empeorará la VSWR.

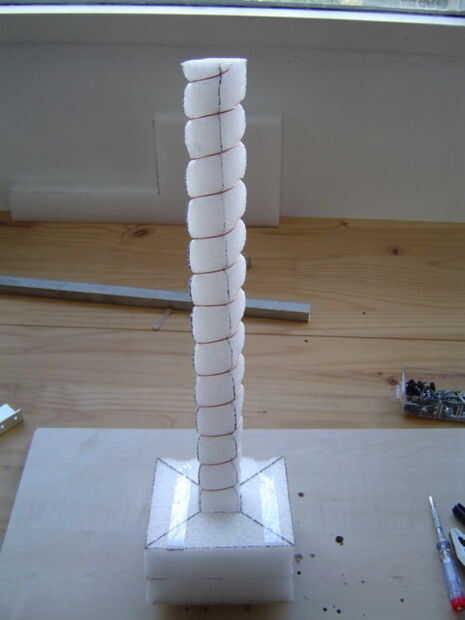

Cuando se suelda el cable de antena a la connetor, nosotros podemos bajar las plazas sobre la viga. Esto mantendrá la viga vertical. Como último paso, las plazas se fijan a la placa con un poco de cinta.
