Paso 10: Interfaz Serial
El dispositivo viene con 8 patrones de carga, para que uso de la conexión y el software es opcional.
El v.3 controlador de LED de canal 8, puede interactuar con cualquier MonoMotion Software o a través de software escrito personalizado. Los patrones pueden crearse, ordenó y cargados en el dispositivo para funcione sin un ordenador. O el modo de vivir se puede utilizar para controlar los niveles de salida en tiempo real desde un ordenador u otro dispositivo serial. Este controlador requiere una RS232 adaptador de TTL a comunicarse con un PC.
Conexión en serie:

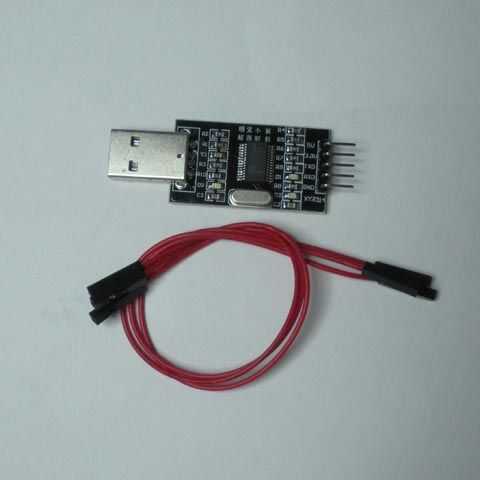

- Conecte el jumper de 3 pins desde el adaptador USB a TTL serie al controlador, ver el pinout etiquetado en cada PCB y conectarlos correctamente. RX -> TX, TX -> RX, GND -> GND
- El adaptador Serial USB tiene un extremo macho de USB, por lo que debe ser enchufado directamente a un puerto USB o a través de un extensor USB (macho a hembra)
- El adaptador requiere conductores, por favor visite el sitio de fabricantes para obtener una copia. Windows, Mac y Linux versiones disponibles.

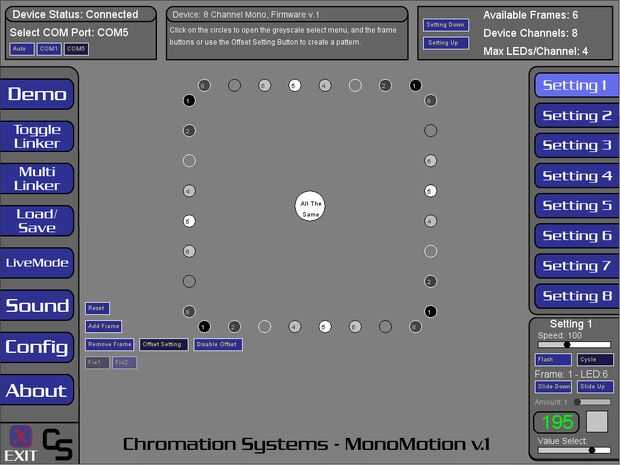

Software: El software para que del dispositivo fue hecho es sistemas de Chromation - MonoMotion y es Java basada, por lo que su Java debe estar al día. También hay algún interfaz código de ejemplo disponible por escrito en el proceso, puede ser utilizado para escribir el software a la medida.
- Una vez que el dispositivo está conectado a la computadora a través del adaptador Serial USB, inicie el software.
- Haga clic en el Auto conectar el botón en la parte superior izquierda esquina a mano, o seleccione el puerto COM correcto.
- El dispositivo y el software se comunican y deben mostrar su versión de firmware y nombre en la parte superior central.
- Por favor lea el MonoMotion Manual para obtener instrucciones sobre cómo utilizar el software.
Si el software no se conecta o no el puerto COM de la lista, cerrar el software, quite el adaptador USB y vuelva a conectarlo. Reinicie el software. Lea El Manual para la solución de problemas más.
