Paso 4: Prepare las paredes interiores
Colores y patrones: Pueden utilizar 1, 2, 4 o 8 colores de LEDs. Pueden ser arregladas en un patrón, como todos los demás, pero el patrón tiene que ser el mismo todo el camino alrededor, así que son los mismos colores en los mismos canales, consulte "squareLEDdiagram.png"
LED de montaje: Calentamiento de la pistola de pegamento caliente para este paso.
- Si usas una color (azul-verde-azul-verde ect) figura hacia fuera cómo se distribuirán. Marque donde la orden.
- A partir de una pared interior, inserte un LED desde el lado de black(inside).

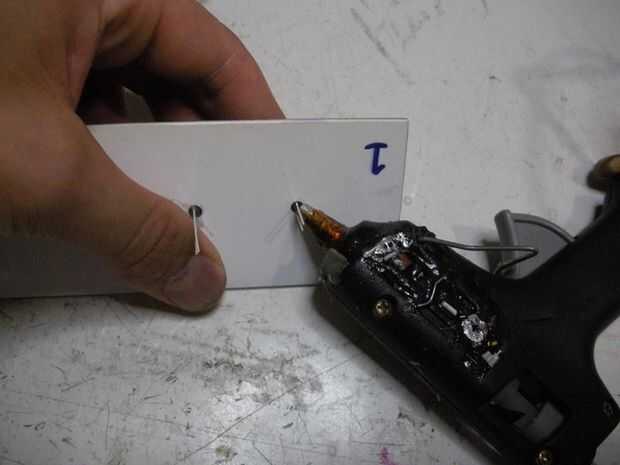

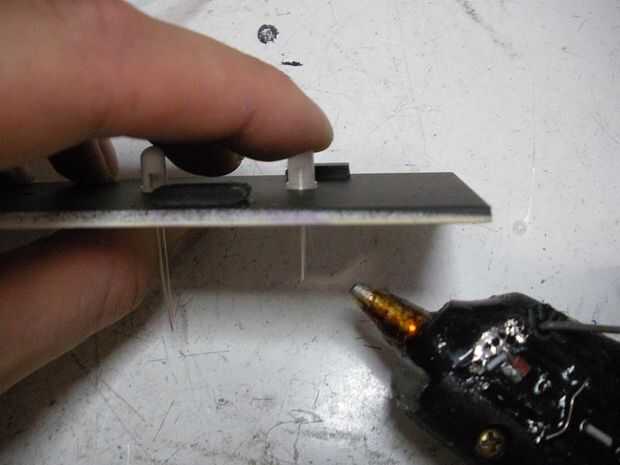

- Mantenga el caso LED firmemente al frente y de la espalda soy una gota de pegamento en el agujero.
- Gire el LED alrededor de una rotación completa. Mientras se mantiene al ras hacia el negro. Difundir el pegamento alrededor.
- Asegúrese de que el lado plano en el caso de LED (también el cable corto) apunte hacia abajo (hacia el par de bloques que están más cercanos del centro)
- Mantenerla o asegurar que se mantiene al ras con la parte negra mientras el pegamento endurece.

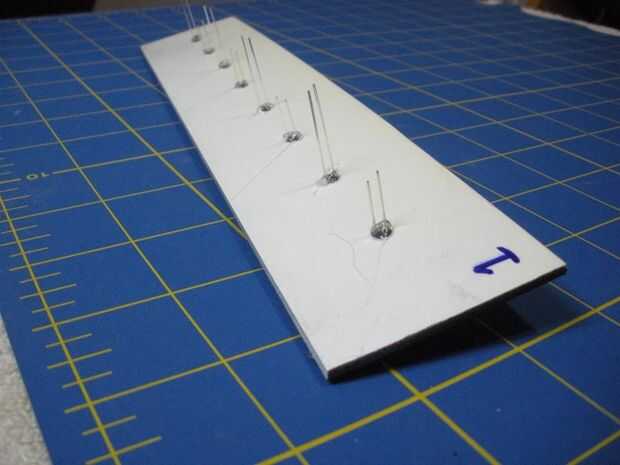

- Instale todos los LEDs en todas las cuatro paredes de esta manera. Es muy importante todos lados planos de los LED (corto conduce) señalaron la misma manera y los LEDs se pegan firmemente a la parte negra. Mantener el orden correcto, Ve el diagrama para obtener más información.
Soldadura de carril del ánodo: Todos los que ánodos de los LED (positivo) se conectan en paralelo utilizando cable trenzado sólido. Ver "interno-paredes-diagram.png" en los archivos de proyecto para un diagrama más claro. Se centran en la línea de fondo rojo.

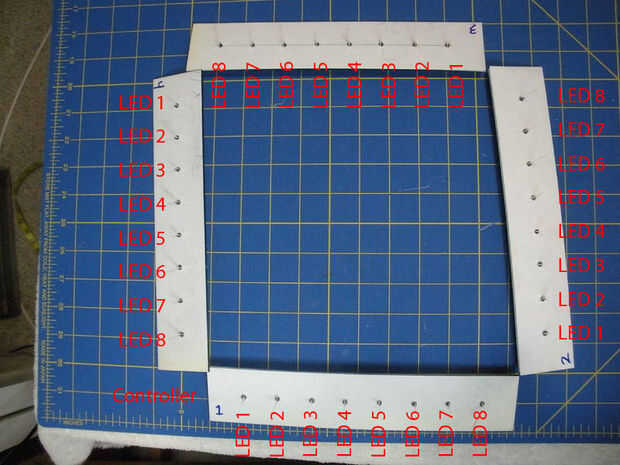

- Diseño de las paredes internas con LEDs pegados, arreglan como lo harán cuando estén en el espejo. Los bloques de las paredes internas son diferentes para la parte delantera y los retrovisores, los utilice para organizar correctamente las paredes interiores. Luego asegúrese de que el lado plano de LEDs son todos hacia la misma manera, así.

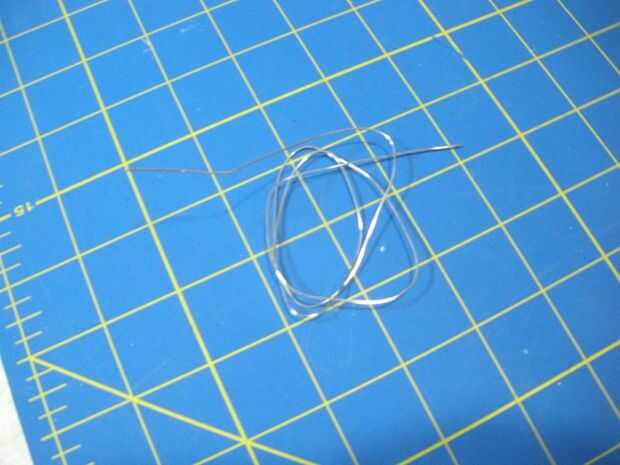

- Empezar por remover una sección de 21" del cable incluye filamento sólido desnudo.

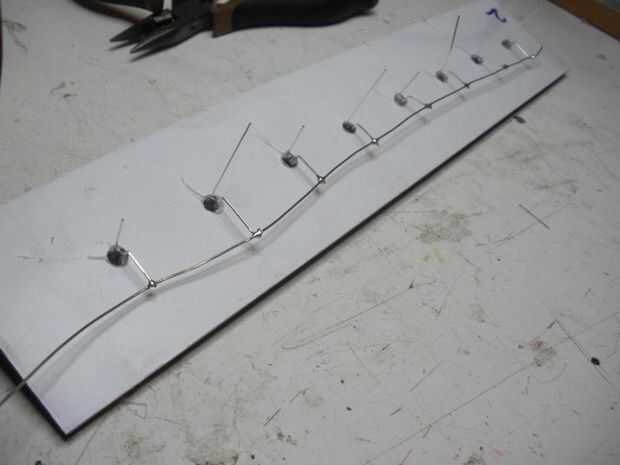

- A partir de un extremo de una pared interna, doble sobre plomo del ánodo de un LED por lo que es paralelo a la pared interior, 1/4" hasta.
- Conectar el cable de LED alrededor del alambre y la soldadura.
- Trabajar su camino por la pared todos los ánodos LED al cable de la soldadura.

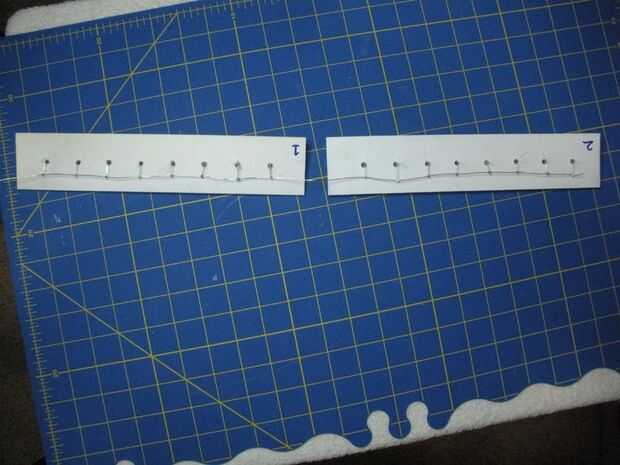

Una vez que la primera muralla está conectada...

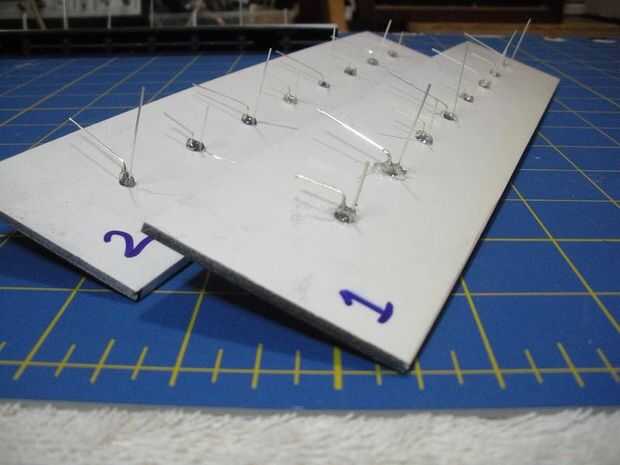

- Coloque la siguiente pared interior 1" de la uno por cable.
- Asegúrese de que está bien posicionado, los bloques que sostienen el espejo deben ser el mismo, así como la posición de la parte plana de LED. Ver diagrama, interno-paredes-diagram.png
- Suelde el cable para el resto de los LEDs al igual que la primera pared interna fue.
