Paso 5: LED cableado
Del alambre los LED, pared interna First(A):

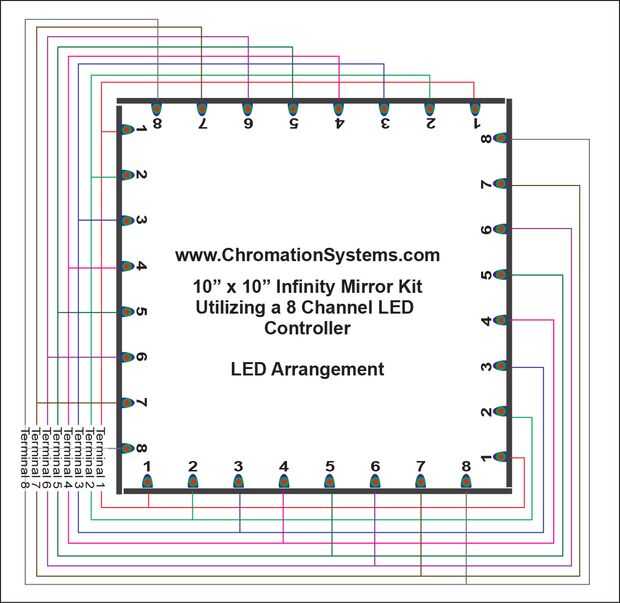

- Establecer al par pared interna ahora conectado en el espacio de trabajo. Averiguar que el controlador será en el extremo. Y los LEDs por su número de canal. Ver "squareLEDdiagram.png"

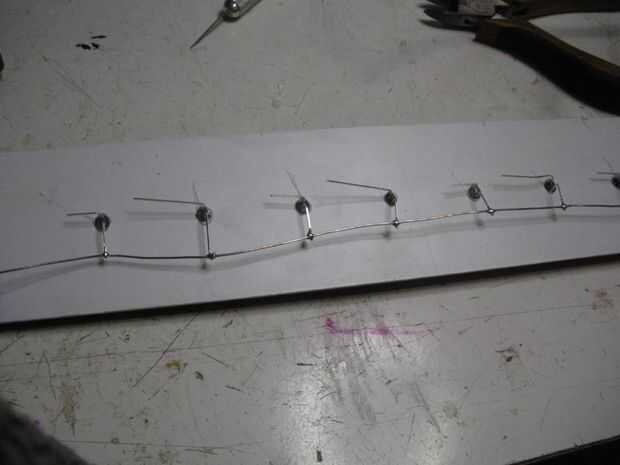

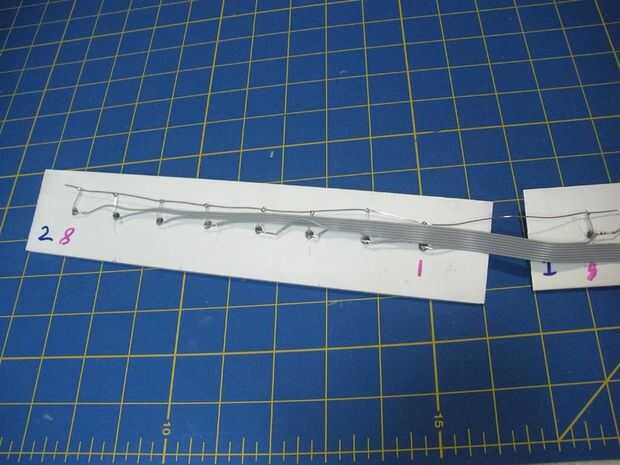

- Empezar a doblar los cátodos de los LED hacia abajo de forma paralela a la pared interna y apuntando hacia el extremo donde el controlador será.
- Todos los conductores de la curva que forma el par de pared. Ver imágenes.

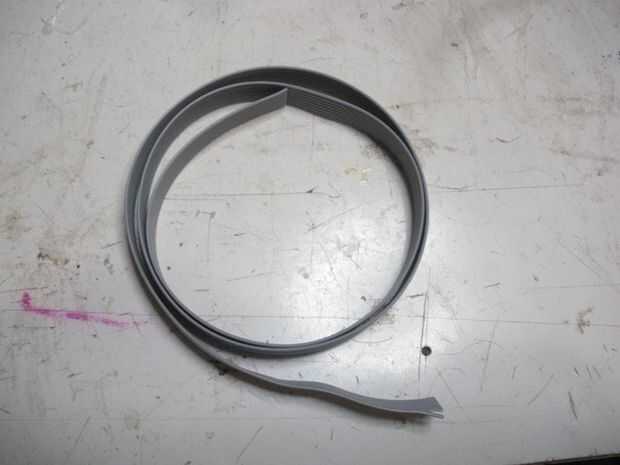

- Tomar un trozo de cable plano de 8 hebras, use una afeitadora para separar todos los hilos en un extremo. Es más fácil Coloque el cable de cinta hacia abajo en la tabla, pulse en la punta de la navaja entre los 2 filamentos y saque el cable de cinta. Deben cortar fácil y recto.

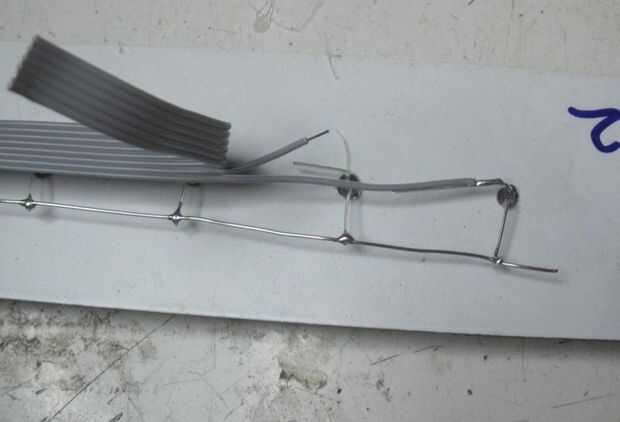

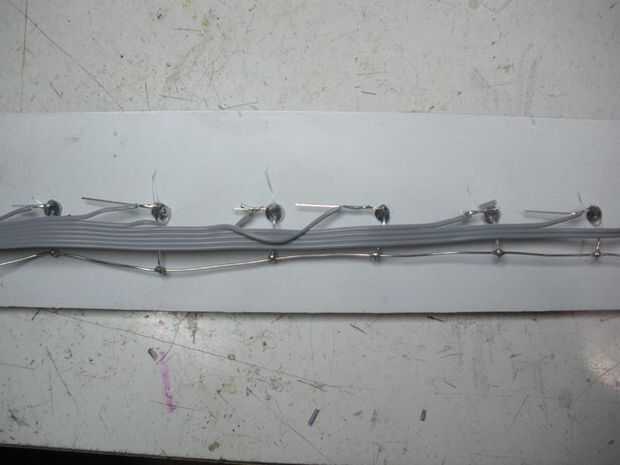

- Tira y suelde el cable primero al cátodo de LED que estará más lejos de donde será el controlador.
- Corte el cable de exceso del cátodo.
- Baje la siguiente línea de alambre, así que puede soldar el LED siguiente, debe separarse de las otras hebras fácilmente, si no tratar de iniciarlo otra vez con una navaja de afeitar.
- Cortar la hebra, lo tira y soldadura al cátodo LED, recorte el plomo del cátodo exceso.

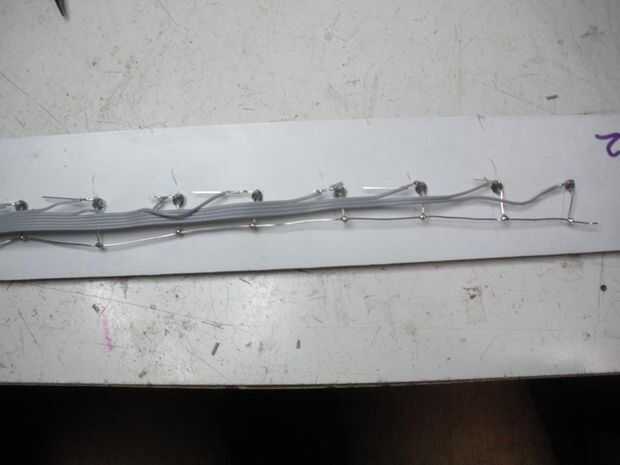

- Continuar por la pared interior Conecte todos los 8 LEDs en esa pared.

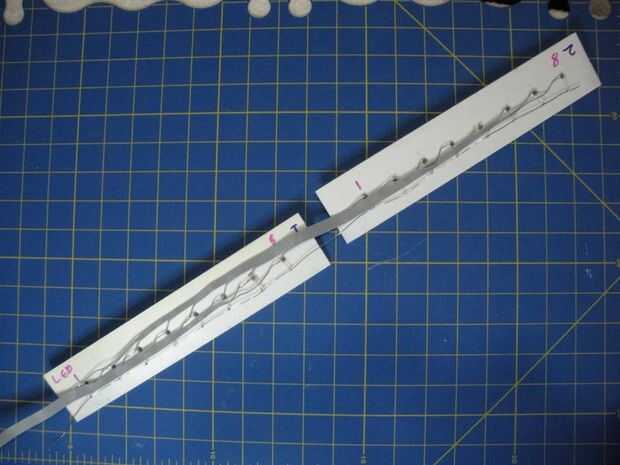

Cable LED, segundo (B) Pared interna: Conectar el cable de cinta a los LEDs se hace un poco diferente.

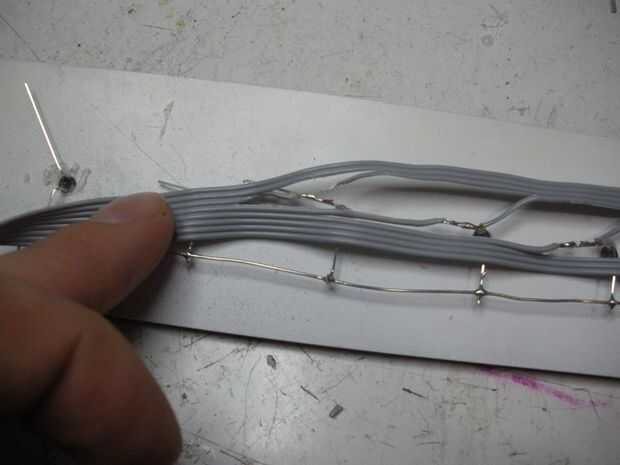

- Tire la holgura del cable del ánodo, entre las 2 paredes interiores apretadas.
- Posición de la cinta de cable al lado de los cátodos de LED siguiente, endecha el cable plano.

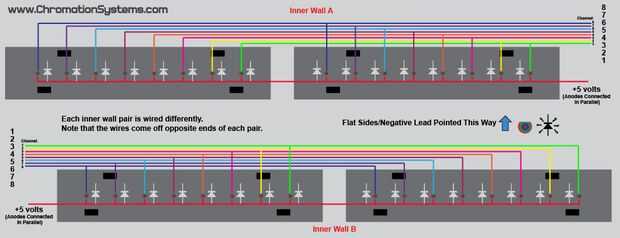

- Ver el diagrama, "inner-paredes-diagram.png", para la orden de conexión.

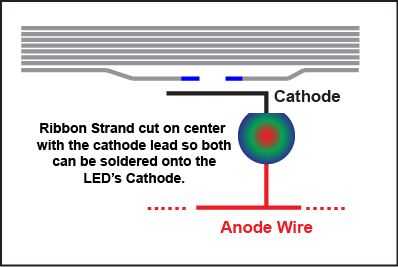

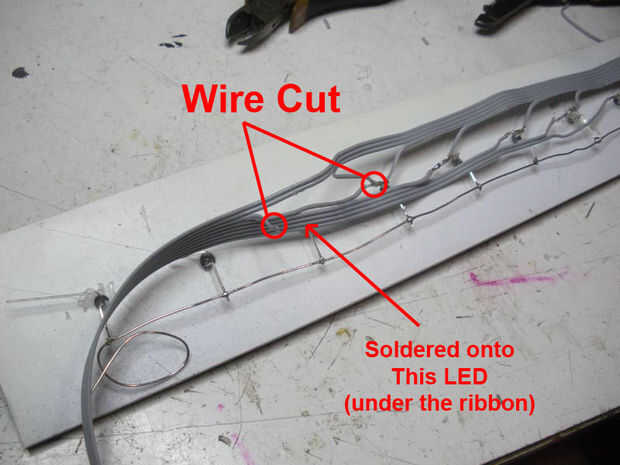

- Alinee el cable de cinta con el cátodo del LED y corte cuidadosamente la cadena correcta (no la cinta de opciones, un solo filamento, tenga cuidado de no cortar en otras) en el centro con inclinación sobre plomo del cátodo de LED. Debe estar en el centro (o cerca) por lo que será más fácil soldar ambos cables en el cable de LED, ayuda si pueden soldar los cables aparte de otras, su muy difícil soldar un alambre en un cable que se suelda sobre un plomo. Así espaciar las uniones de soldadura a lo largo de la punta y soldar será más fácil.
- Tanto termina un 1/8" o algo así y ambos extremos en la cabeza de LED, con una pequeña separación entre las juntas de soldadura.

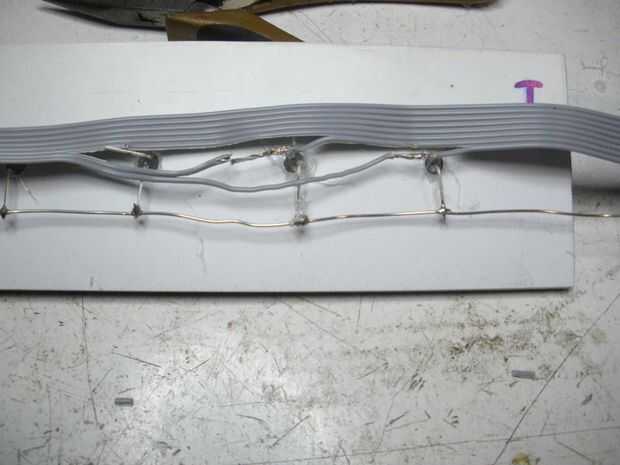

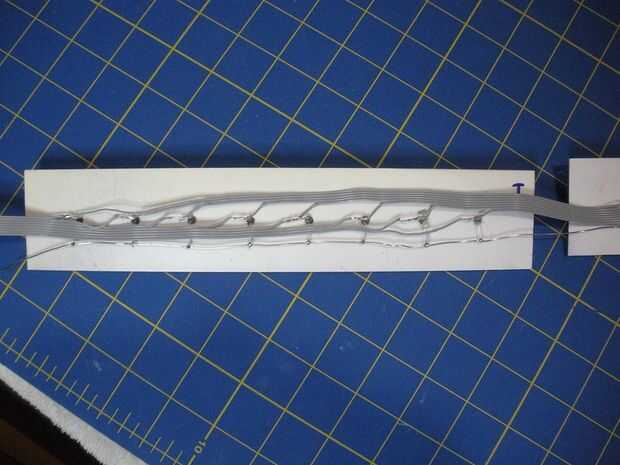

- Trabajar su camino hacia abajo, separar y cortar hilos aparte entonces soldar ambos extremos al cátodo LED conduce.
- Después de todo están cableados de 8 LED ' s en esa pared, habrá 3"- 4" de cable de cinta que cuelga del extremo.
- Marque el filamento de 1 LED con un marcador.

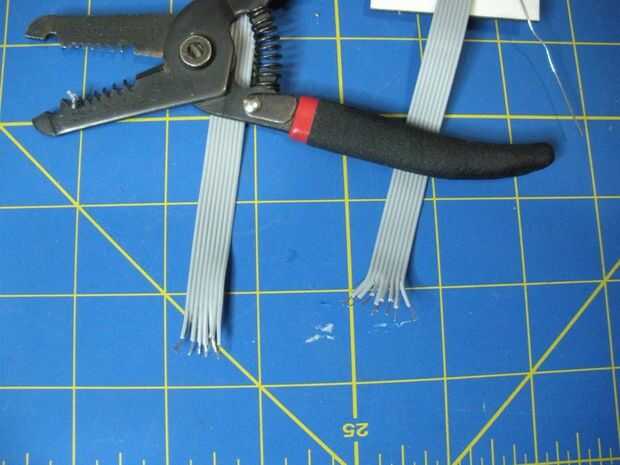

- Usando una navaja de afeitar separar todos los 8 filamentos, punto 1" hacia abajo, luego tira de 1/8" de aislamiento de todos ellos. Estos filamentos se conectarán al regulador más tarde.
Así debe completar un par de pared interna. El otro par se construye del mismo modo excepto los canales LED se invierte, que no importa ahora si usando todo un color de LED, pero si usted está haciendo uno con un patrón de color (como se muestra en este Instructable) tenga cuidado de asegurarse de que tiene los LEDs en el orden correcto, por favor ver todos los diagramas para los detalles.
