Paso 8: Conecte el controlador

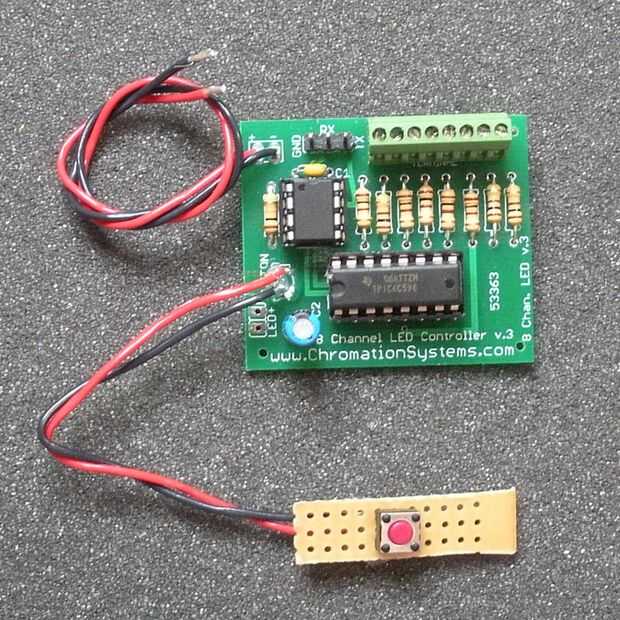

Preparar el controlador:
- Siga la v.3 controlador de LED de canal 8 Instructable para completar el montaje del controlador.

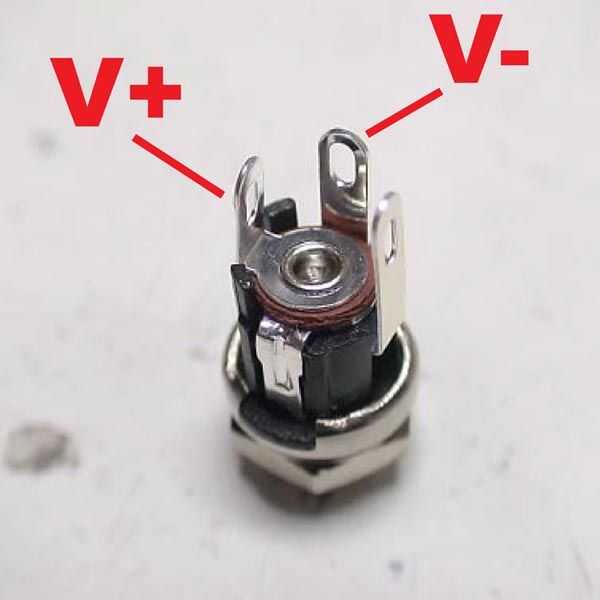

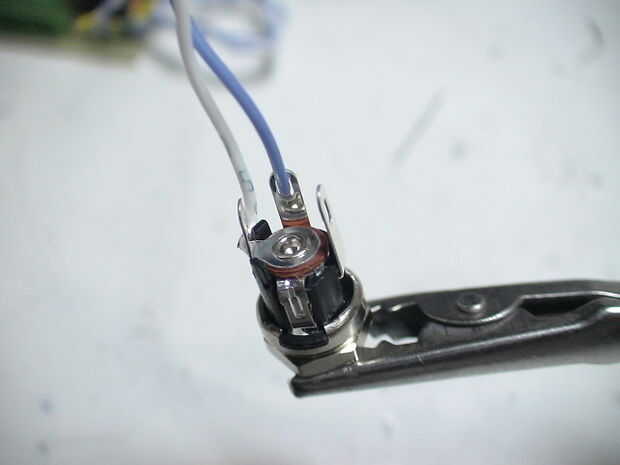

- El DC jack a los cables de alimentación del controlador, según el diagrama de imagen de la soldadura.
- Recorte la placa perforada de botones si es demasiado largo.

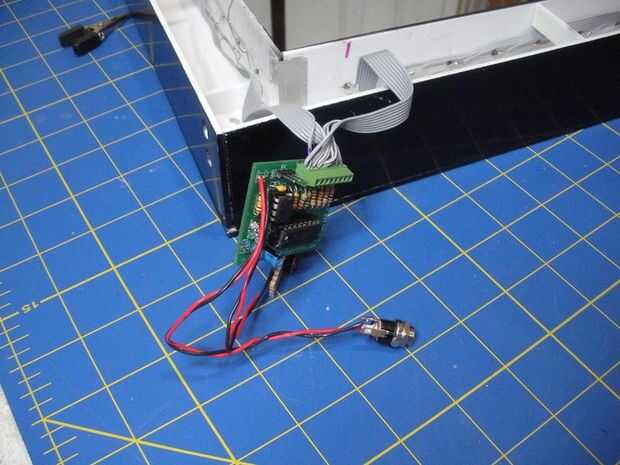

Conexión de los LEDs:
- Abierto todo del terminal posiciones todo el camino, cuidado de no ir a ahora y saldrá el tornillo. Esto requerirá un destornillador plano punto realmente pequeño, tamaño de la lente.
- Separar las hebras de cable de cinta y tuerza el alambre expuesto para que sea más ordenado y más fácil de insertar. Lata si quieres.
- Encontrar el primer canal filamentos, uno de cada par de pared y girar juntos.
- Inserte el bloque de terminales, posición 1. Compruebe para asegurarse de que no los filamentos de alambre se sobresalen, a continuación, enroscar.
- Continuar con el resto de los hilos de la cinta, asegúrese de ponerlos en el orden correcto.

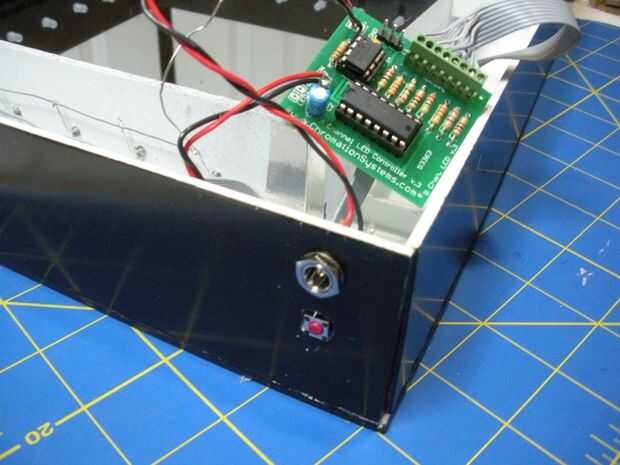

Botón y DC Jack:

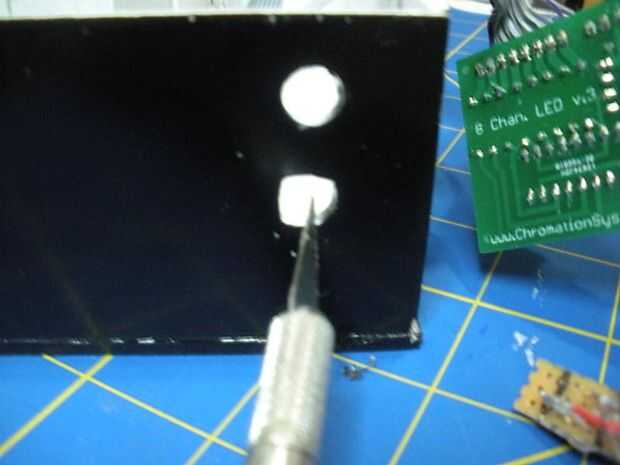

- Uso una hoja de afeitar y hacer el agujero para el botón cuadrado, que el agujero es bastante cerca por lo tanto, no es que mucho necesita ser cortado.
- Aplique una gota grande de pegamento caliente en la placa perforada, a ambos lados del botón, con cuidado no se en el botón.
- Inserte en el agujero cuadrado, mantener en su lugar hasta que el pegamento se endurece.
- Retire el perno y la arandela de la DC Jack, no dejes pasarlos.
- Inserte al DC jack y coloque la arandela y la tuerca.

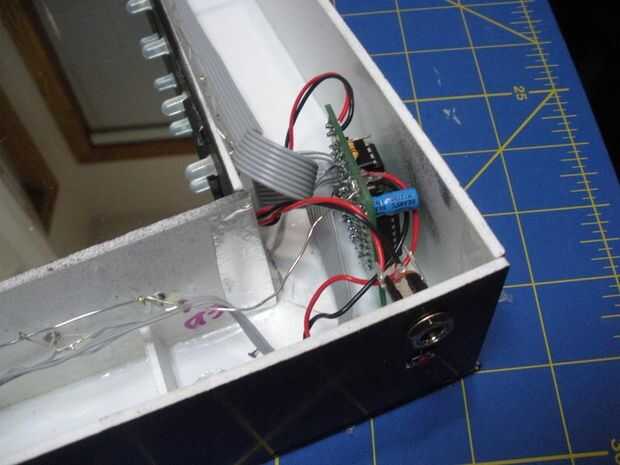

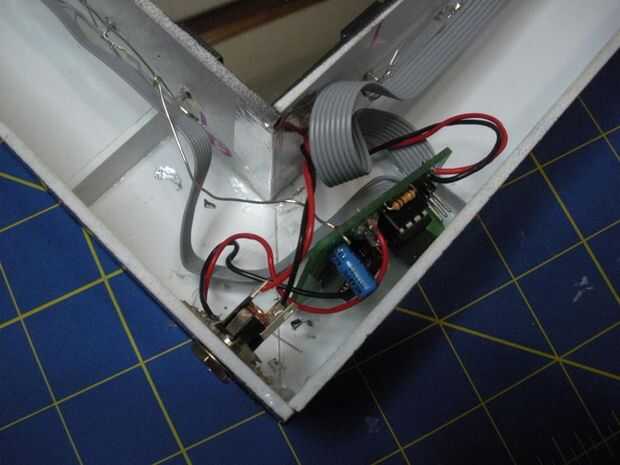

Conecte el cable del ánodo:

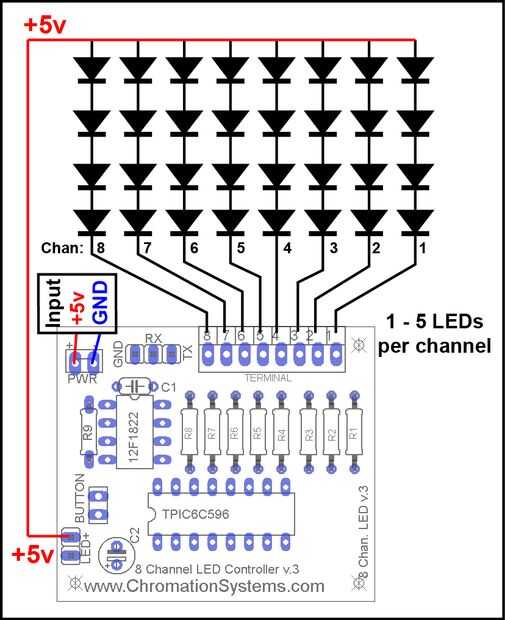

- Conecte un cable desde la posición de LED + en el PCB (o V + en el jack DC) a los cables del ánodo de LED que se encuentran en los pares de la pared interna.
- Utilice el cable de ánodo sí mismo si tiene holgura, o usar un trozo de alambre para hacer la conexión.
- Opcionalmente, conecte los cables del ánodo pares pared interna juntos en la esquina enfrente del regulador.
- El regulador en la materia, usted puede cubrir el fondo con cinta aislante si existe una posibilidad que va a tocar cualquiera de los cables pelados en el interior, también si desea, pegamento caliente en posición, pero la mayor parte de los cables lo mantendrá en su lugar.
Trasera de espejo y cierre para arriba:
- Limpiar el interior del espejo bidireccional, remueva todo polvo y dedos impresiones, una lata de aire comprimido ayuda a sacar el polvo.
- Limpie el espejo retrovisor, queden perfectamente limpios, que notará la suciedad y las manchas más adelante.
- Opcional: Tapa los bordes exteriores de la parte posterior del espejo con pintura de esmalte negro, esmalte de uñas funciona bien.

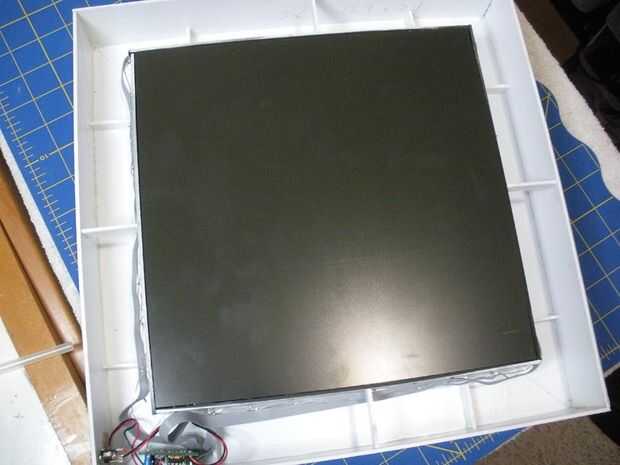

- Coloque el espejo retrovisor en el marco.

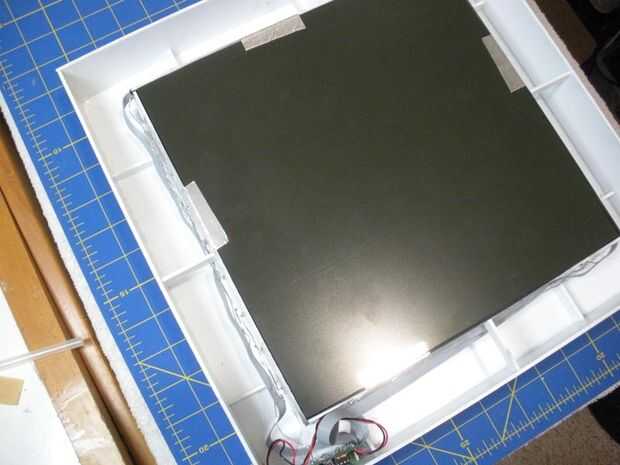

- Corte 1" amplios sectores de la cinta de aluminio y el espejo retrovisor en la cinta, tratar de conseguir la cinta apretado.
