Paso 13: Construcción de Chuck
La idea básica de la tirada es sostener el trabajo. Decidí hacer una mordaza 4 mandril porque me puedo sostener cosas cuadradas así como cosas redondas. Comencé cortando un círculo de 5" de algunos MDF grueso a lo mejor de mi capacidad con una sierra de calar y luego perforó un agujero en el medio. Dispone de agujero en el centro con una tuerca tee. Utilizando el mismo método como la polea, esta pieza en el eje de la rosca y había asegurado con una tuerca. Usando un archivo muy constante y una velocidad moderada, alisó hacia fuera del borde del disco para que sea uniforme. Sosteniendo un lápiz hasta el disco, puede dibujar círculos en el disco, así que hice uno cerca del borde exterior.
A continuación, perforado y golpeado ligeramente cuidadosamente alineados los orificios en ángulo de aluminio. Asegurado los cuatro pedazos de ángulo espaciados uniformemente alrededor del círculo que dibujaba. A través del orificio en cada pieza de ángulo, le puse un tornillo. Mira la primera foto para ver el plato terminado. Básicamente un trozo de madera puede fijarse en el centro de las cuatro mordazas uniformemente apretando los cuatro tornillos, tipo de como un árbol de Navidad.

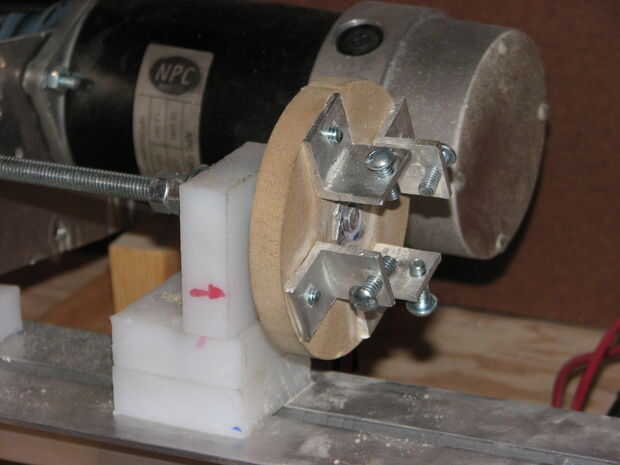

La primera imagen muestra el plato terminado. La segunda imagen muestra una vista lateral para mostrar cómo el eje debe terminar dentro del mandril. El tercer punto de vista muestra el mandril montado desde un ángulo.
