100% Homemade torno (8 / 20 paso)

Paso 8: Conceptos básicos de cabezal

Porque no estaba seguro sobre la altura que el eje sería, no quería construir más del cabezal móvil todavía, así que empecé en el cabezal. La idea es apoyar un eje de giro que tiene la polea y el mandril. Decidí usar soportes UHMW, así que perforé un agujero de 3/8" en la parte superior de cada uno para el eje principal. (Decidí hacer el principal eje 3/8" porque tenía un montón de 3/8" eje y alrededor). Directamente debajo del agujero, encaja una varilla roscada de 3/8". Esta barra irá a través de la cama y estar asegurada con una tuerca de la parte inferior.

He hecho dos de los soportes. La altura del eje principal por encima de la cama determina el diámetro del trabajo que se puede hacer en el torno, así que añadido piezas UHMW más debajo de los soportes del eje al elevar la altura de los soportes reales. (¡ UF un montón de apoya, pero basta con mirar la segunda foto en este paso). Entonces apretó las tuercas en la parte inferior bastante apretada para garantizar los dos soportes separadas alrededor de 7 pulgadas.

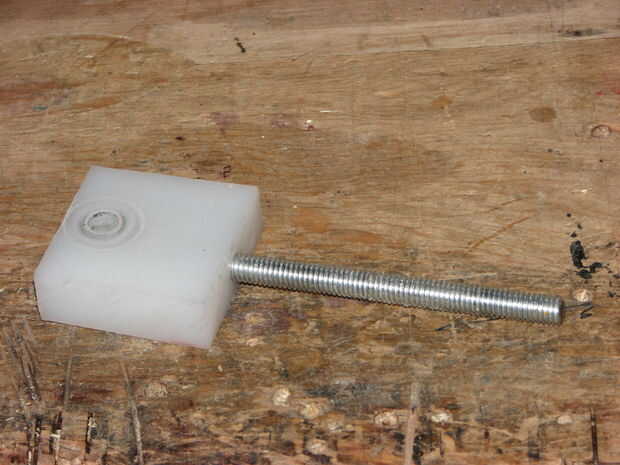

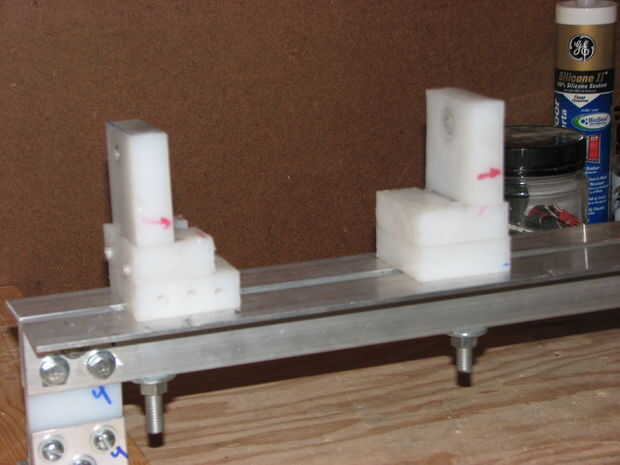

La primera imagen muestra uno de los soportes terminados. La segunda imagen muestra los soportes de montaje de la cama del torno.
