LISTA DE PARTES:
Tanque de propano de 100 libras (segundo tanque opcional)
Motor del compresor
motor eléctrico de 120/220 voltios
Hierro plano de 3"
canal en U de acero de 10" 32" de largo
Interruptor de aire
válvula unidireccional
Válvula de drenaje de agua de tanque
Variedad de accesorios de tubería de latón y gas.
Compuesto para juntas de tuberías
Calibrador de presión
Regulador de aire
INSTRUCCIONES:
Para comenzar con y esto es muy importante, un tanque de propano de 100 libras que se drena completamente de propano debe ventilan hacia fuera para por lo menos varios meses como usted se soldadura a este tanque. Seguro que no quieren que nadie sopló para arriba.
Tomar el hierro plano de 3", debe ser 1/4" densamente y doblar en ambos extremos a 90 grados. Necesitará dos de estos. La longitud de la plancha usted es dependiendo de la altura que desee su compresor. Mis piezas estaban 26" de largo y la media es 12" con las curvas de 90 grados siendo 7" en cada lado. Estas son las piernas. Soldar estas patas al tanque de propano en el frente y la espalda asegurándose de que estén a nivel con los demás. Con este hecho ahora puede colocar el tanque en el piso y debe ser sólida.

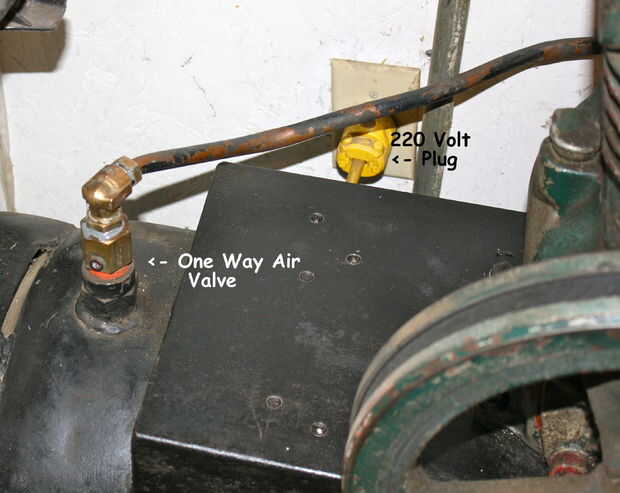

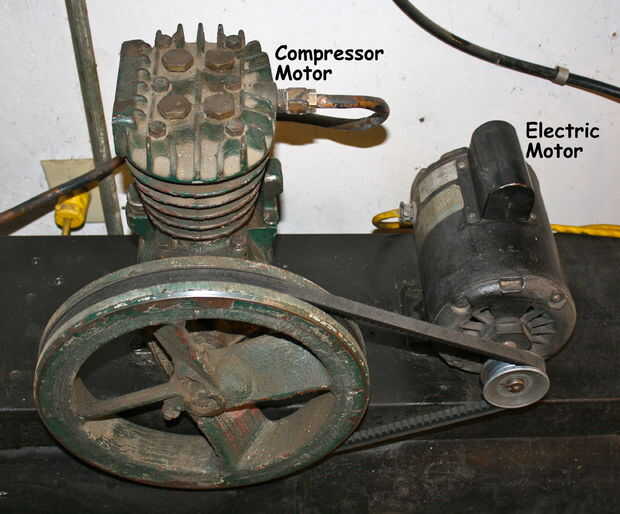

A continuación tome la pieza de la canal en U de acero de 10" y poner el motor del compresor de aire en la parte posterior el tanque y el motor eléctrico el frente de este canal U asegurándose de que hay será suficiente tensión en la correa de transmisión. Marque la posición del agujero de montaje en ambos. Perfore estos agujeros. Ahora ponemos en el tuercas y tornillos que usará para montar estos dos motores. Voltee el canal en U y soldar las tuercas en la parte inferior. Una vez que éstos se sueldan con autógena, retire los pernos. Coloque el canal en U en la parte superior del tanque, enfrente de las piernas. Asegúrese de que este es nivel y soldar el tanque al tanque. En la parte posterior el tanque tienes que perfore un agujero lo suficientemente grande para montar el asiento de la válvula unidireccional. Tu sabes tengo que soldar el asiento de la válvula al tanque asegurándose de que usted tenga un cierre completo de la soldadura.

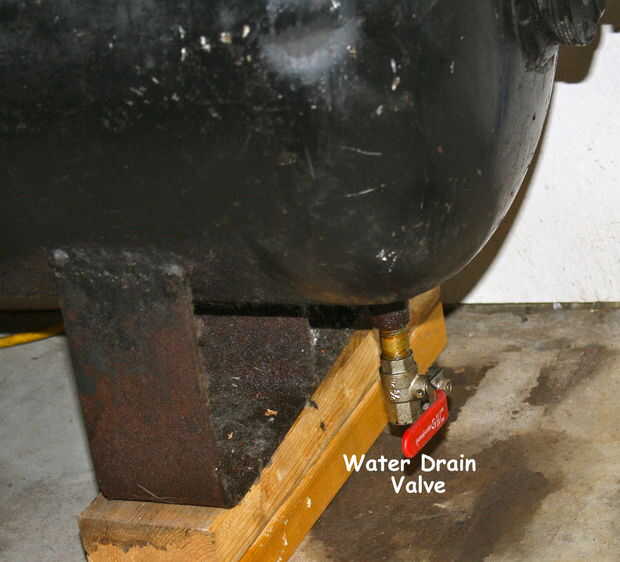

Voltee el depósito para que las piernas están para arriba en el aire. En la parte delantera del tanque en la parte inferior (donde están las patas) de taladro y toque un agujero que se ajuste a la guarnición de cobre amarillo que se utiliza como un drenaje de agua. Una vez hecho esto y la conexión se instala con una válvula, volver a entregar el tanque y montar el motor del compresor de aire y motor eléctrico. Es necesario ejecutar una línea de aire desde el motor del compresor de aire a la válvula de aire de una forma en la parte posterior del tanque. Re-wired mi motor eléctrico de 120 voltios a 220 voltios y poner un enchufe de 220 voltios en él. Había demasiado eléctrica inicial de escape cuando el motor marcha a 120 voltios y estallaría en los interruptores.

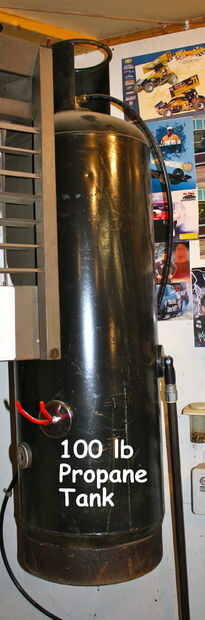

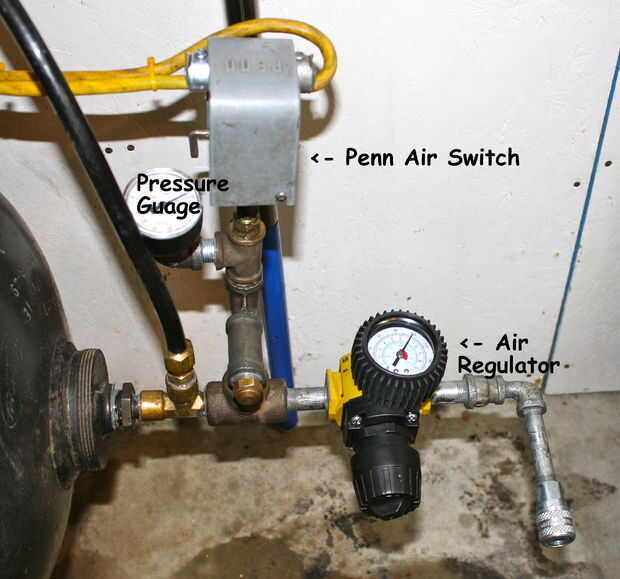

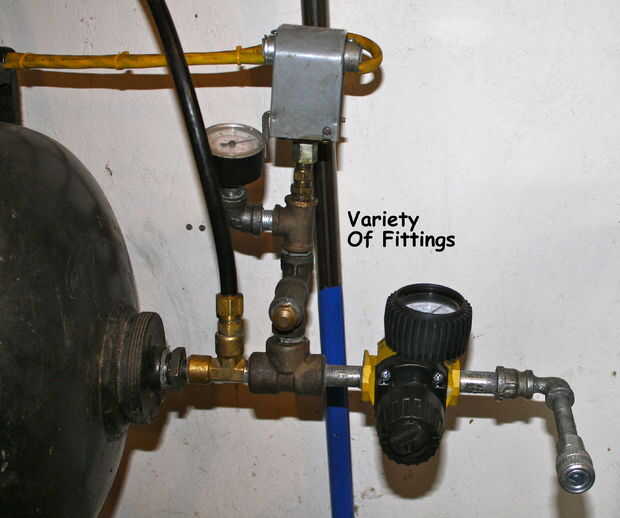

Sabes tienes el compresor básico hecho. Sabe usted tiene que decidir en la configuración que usted quisiera para su salida del aire. Necesita una reducción de montaje para encajar en un hueco donde estaba la válvula original de propano. A partir de ahí Instale los accesorios que desee. Usted tendrá que incorporar el interruptor de aire en su configuración. He utilizado un interruptor de Penn que es cablear desde el motor eléctrico entonces hacia el enchufe. Ajusté el interruptor del aire para cerrar en 110 libras de presión. Antes del interruptor del aire también necesita una válvula de alivio de presión de aire. Para mi compresor también poner en un empalme en T para ejecutar una línea a un segundo tanque de propano de 100 libras para el almacenamiento de aire adicional. También puse un regulador de aire en la mía. Asegúrese de utilizar el compuesto para juntas de tuberías en todos los accesorios para sellarlos. Ahora debe ser capaz de conectar el motor y llenar el tanque con aire.
NOTA ***
Esto es proyecto bastante complicado y requiere una planificación cuidadosa. Estas son instrucciones muy básicas, pero debe ser bueno lo suficiente para que usted consiga comenzó. La mayor preocupación es no soldar a través del tanque. Dry fit todos sus accesorios para asegurarse de que usted tiene la configuración de la forma que desee. Buena suerte y si tienes alguna pregunta por favor correo electrónico. Mirando las fotos le dará una buena referencia. Sé que hay un montón de chicos más inteligentes ahí fuera y si tienes alguna sugerencia sobre cómo mejorar o simplificar este proyecto, sus comentarios son bienvenidos y los que decidan tomar en este proyecto serán.
