Paso 1: Diseño de caja y piezas de corte láser

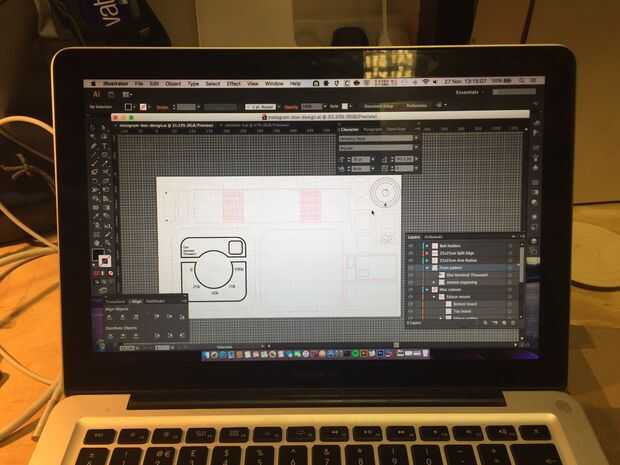

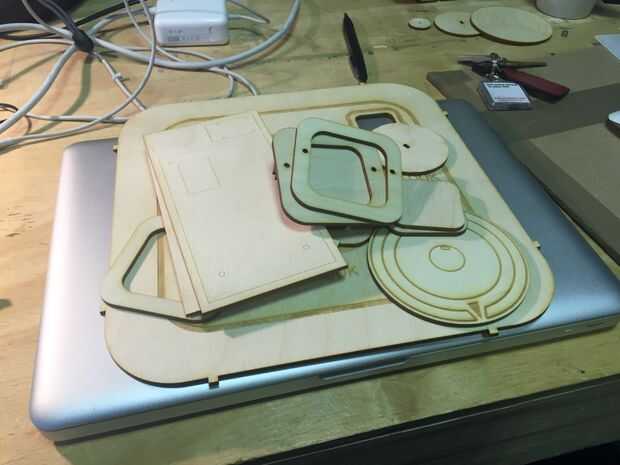

Bueno creo que ya he hecho la mayoría del trabajo duro para usted proporcionando los ficheros de diseño. Debería ser capaz de hacer con láser de trabajo mínimo su propia caja y piezas. Mis diseños harán una caja mide 25cm (H) x 25 cm (W) x 10 cm (D).

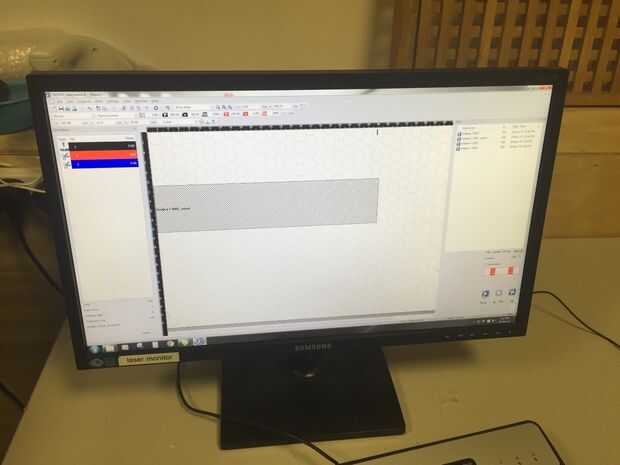

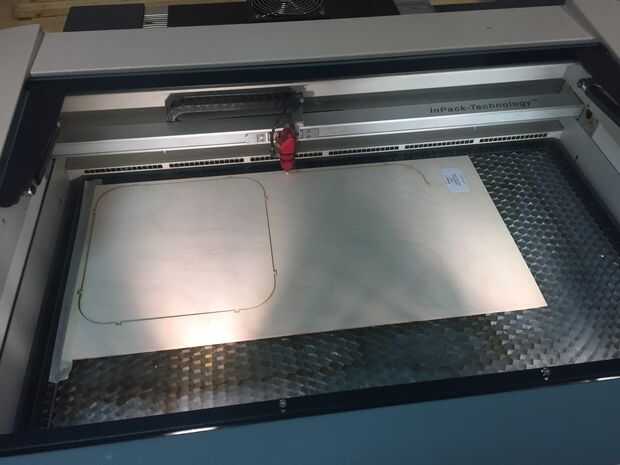

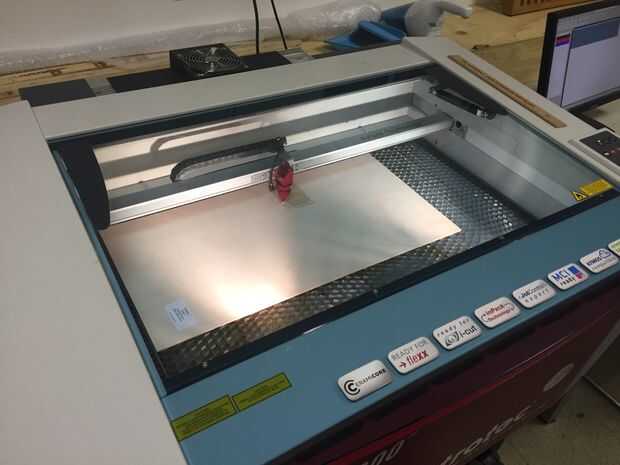

El cortador de Trotec Speedy 300 láser usé tenía un área máxima de corte de 43,18 cm (H) x 73,66 cm (W), así que tuve que tomar esto en cuenta cuando las dimensiones de la caja. En el día del Hackathon que se tenía que rápidamente confiscadas todos mis diseños como las dimensiones de la capa de láser disponible no era bastante grande, así, desnudos en mente para su construcción.
Si desea cambiar el tamaño de la caja, necesitará hacer un poco de matemáticas; teniendo en cuenta las dimensiones (H) + (W) y la longitud del radio de las esquinas (mis diseños utilizan un radio de esquina de 4cm para que coincida con el logotipo de Instagram ampliado para ese tamaño).
Para calcular la longitud de la madera necesaria para el radio de esquina:
4cm (radio) * 2 * Pi * 90 / 360 = 6,28 cm
Para calcular la longitud total de la piel externa añadir la longitud de las piezas rectas con las longitudes del radio de esquina:
Por ejemplo: 4 * 6.28cm (esquinas) + 4 * 17cm (escaleras) = 93,12 cm longitud total.

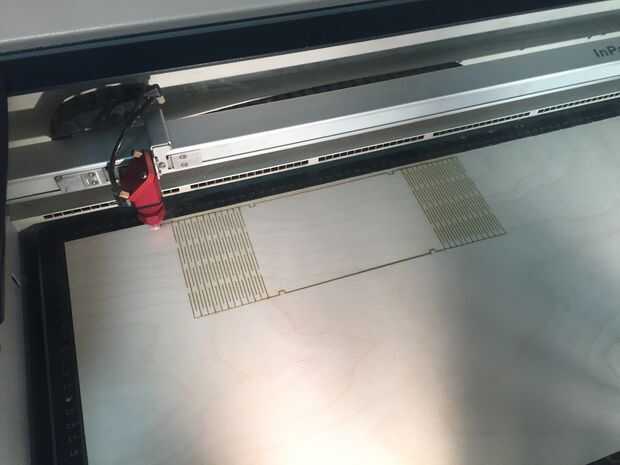

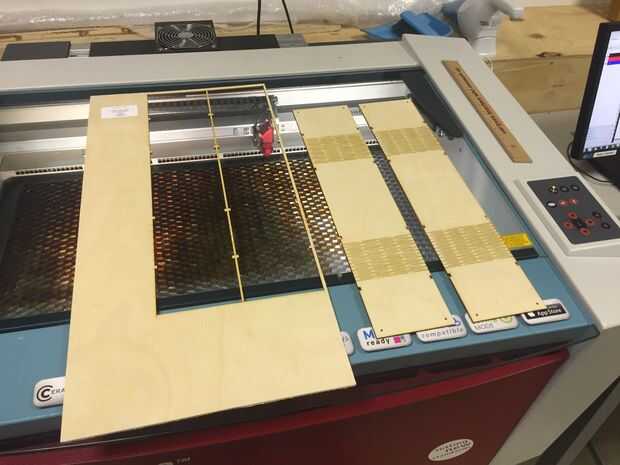

Esto era demasiado grande para mi área de trabajo de cortador láser, así que partí la piel en dos piezas que pude perno juntos.
Por ejemplo: 2 * 8. 5 cm + 2 * 6.28 cm + 17 cm = 46,56 cm longitud total (multiplicar esto por 2 y obtener la misma figura que el anterior).
