$100 ritmo reloj o reloj de pared (1 / 6 paso)

Paso 1: partes

Basé este diseño un tablero de Arduino Uno (clon) que proporciona 12V de alimentación y regulador de la Junta de 5V el led piloto y la RTC. El RTC es un DS3231 con una batería de respaldo. De esa manera una vez que se establece la fecha y no tienes que meterse con él a menos que desee cambiar. Estoy usando 6.5" números led 7 segmentos de Sparkfun con allí asociados tablero de conductor. El tablero de conductor obtiene la soldadura en la parte posterior del número. A continuación necesitamos algunos puentes para conectar la ONU con el RTC y los drivers de 7 segmentos. Finalmente la fuente de alimentación es un conmutado 1A 12V. A continuación se muestran las piezas que he usado:

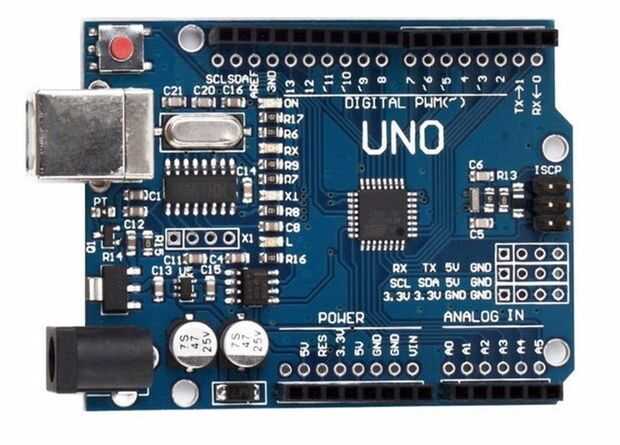

  1. Arduino UNO R3 Compatible - cantidad 1 - $5,79

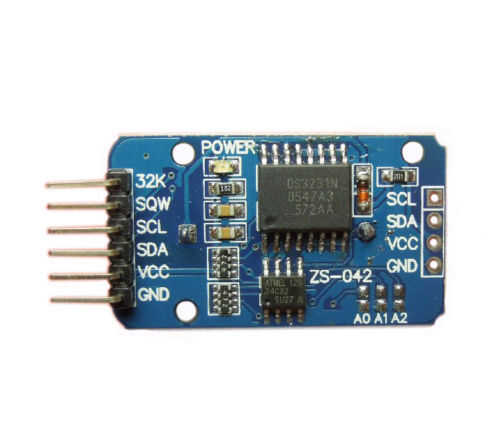

  2. DS3231 RTC (ZS-042) - cantidad 1 - $1,39

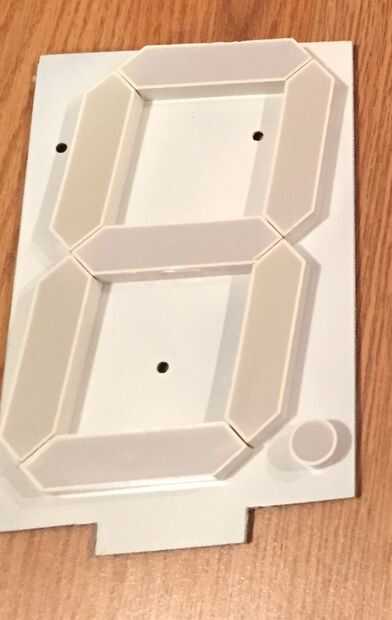

  3. Pantalla de 7 segmentos - 6.5"(rojo) - cantidad 4 - $14,95 ea

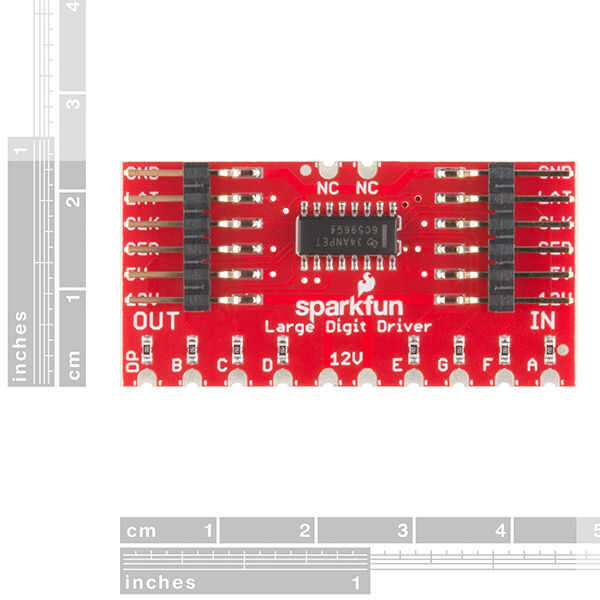

  4. Grandes dígitos Driver - cant 4 - $6,95 ea

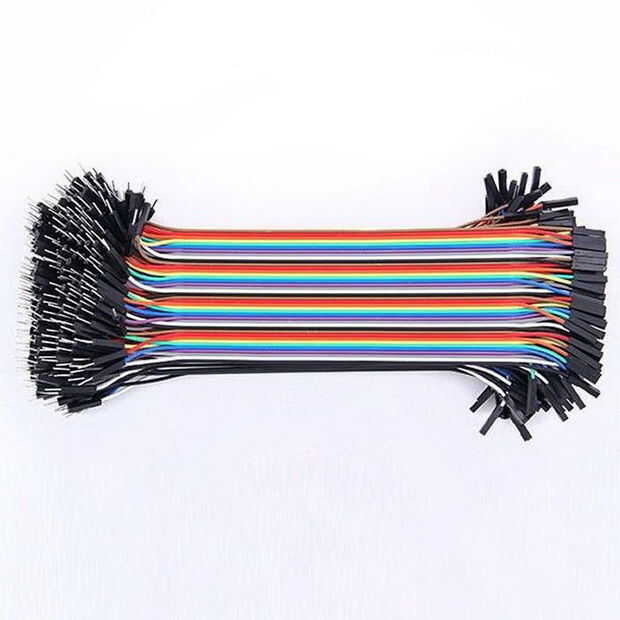

  5. 40pcs Dupont puente macho a hembra - cantidad: 1 (compra adicional) - $1,34
  6. 40pcs Dupont puente a hembra - cantidad: 1 (compra adicional) - $1,34

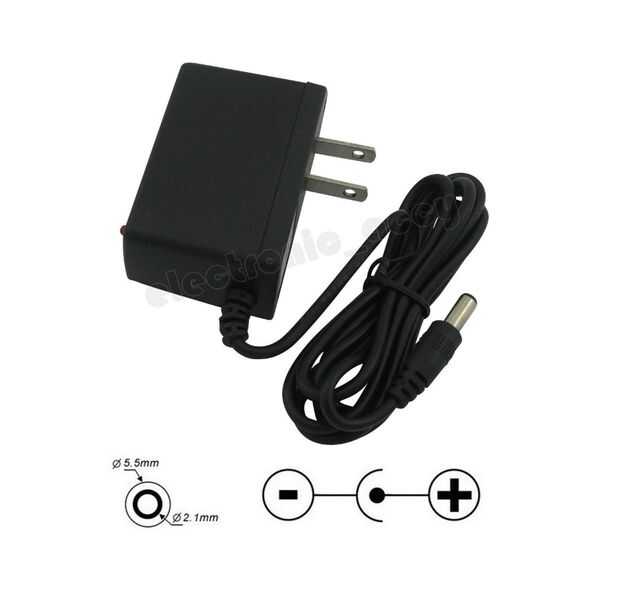

  7. Fuente de alimentación de 12V 1A - cantidad 1 - $3,66
