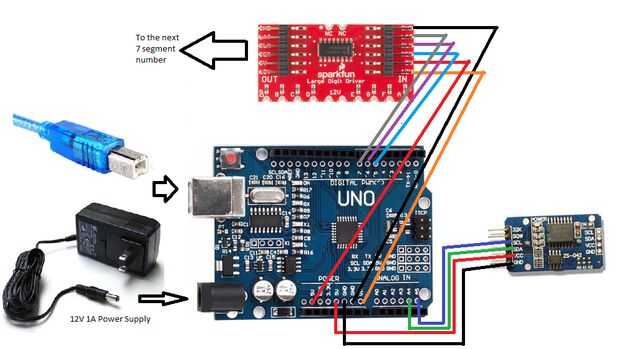

Paso 3: Conecte la RTC y la tarjeta de conductor de dígitos grandes
Utilizando el hombre de DuPont a Jerseyes de mujer conexión RTC a la ONU.
| RTC | Arduino |
|---|---|
| SCL | A5 |
| SDA | A4 |
| VCC | 5V |
| TOMA DE TIERRA | TOMA DE TIERRA |
Usando el varón DuPont Jerseyes de mujer gancho encima de la tarjeta de conductor a la ONU.
| Controlador de dígitos grandes | Arduino |
|---|---|
| TOMA DE TIERRA | TOMA DE TIERRA |
| LAT | 5 |
| CLK | 6 |
| SER | 7 |
| 5V | 5V |
| 027 | VIN |
Conecte un segundo dígito a la primera. Utilice los cables de 6 puente para conectar una segunda pantalla de 7 segmentos para la primera unidad de exhibición. Asegúrese de que conecte GND de la salida en la primera pantalla a la GND de la en la segunda pantalla, LAT de la salida en la primera pantalla para el LAT de la en la segunda pantalla y así sucesivamente para los dígitos 3 y 4. Ahora 12V para alimentar el Arduino y usted debería ver todos los números de contar. Si no es solucionar todas las conexiones para determinar el problema.
