$10ish DIY Variable Temp soldador regulador (2 / 3 paso)

Paso 2: montaje

1. tomar la tuerca en el Conector Romex y deslícelo sobre el alambre con el lateral de la abrazadera hacia el tapón de rosca.
2. saltar uno de los orificios en el cuadro de mano. Elegí el centro uno porque parece que me daría más espacio para poner el resto de los componentes allí.
3. Coloque el Conector Romex a través del agujero perforado hacia fuera e hilo de rosca en la tuerca de fijación. Apriétela hacia abajo tanto como sea posible con los dedos. AÚN NO APRIETE LA ABRAZADERA DE ALAMBRE!
4. Separe y aparte pelar los cables. Un cuchillo podría ser útil aquí dependiendo de su cable.
5. usar el pelacables para tira de aproximadamente media pulgada de aislamiento de cada cable.

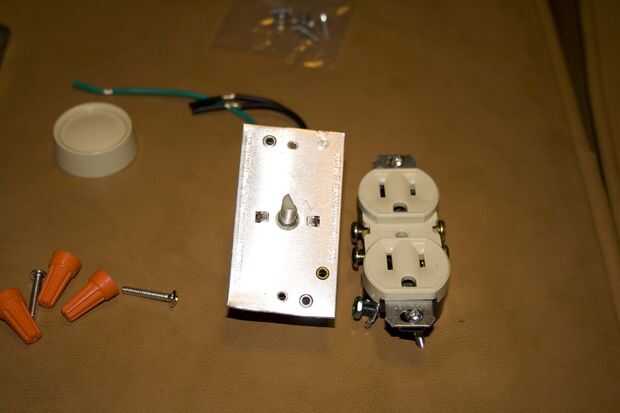

6. romper el "orejas" de la salida. Estas son las cosas que se pegan para arriba por los tornillos de salida.
7. Utilice un par de tijeras (lo utilicé) o una herramienta dremel para cortar el exceso de aluminio de la lámpara dimmer. Puesto que la tapa de la caja mano tiene guiones donde están los tornillos, necesitamos modificar el regulador un poco. Corté justo por encima de los orificios de tornillo de plástico en la parte superior e inferior del atenuador y que ajusta perfectamente.

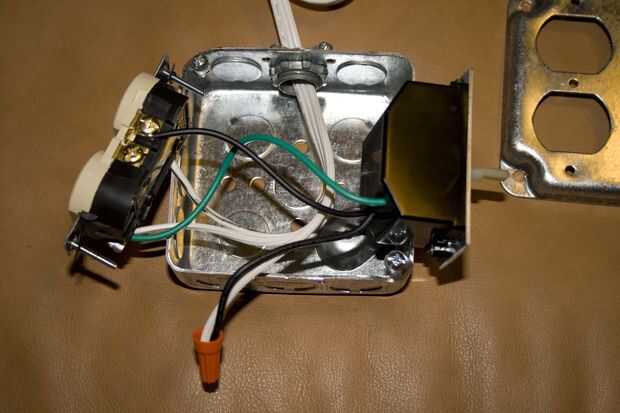

8. conectar los componentes. Aislar el cable negro (vivo) de su coleta (mina fue convenientemente marcado con aislamiento negro bajo el blanco) y colocar a uno de los cables negros del atenuador con la tuerca para alambre incluida. A continuación, tome el otro cable negro y fíjelo al lado de tornillo de latón de la salida (si miras muy cerca en la parte posterior de la salida, que verás que dice "caliente" en el lado de latón). Ahora, aislar el cable blanco (neutro) de su coleta y colocar al lado de la salida del tornillo plateado. Finalmente, envuelva el cable de tierra de la coleta y el cable de tierra desde el dimmer juntos y conecte al terminal de tierra en la salida. Eso es todo! Si tenes confundido el regulador viene con un diagrama de cableado. A sustituir la bombilla para una toma de corriente y eres bueno para ir.

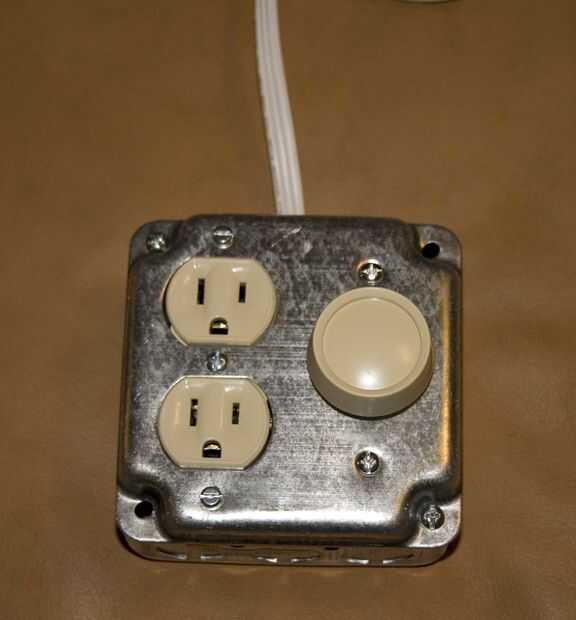

9. Atornille el regulador y la salida en la tapa de la caja mano con hardware incluido con la cubierta.
10. Asegúrese de que todos los cables y los componentes caben fácilmente en el práctico caja y el tornillo de mano caja a la caja.
11. Asegúrese de que allí hay un poco de holgura en el cable flexible dentro de la caja luego apriete los tornillos de abajo apretado. No tan ajustados que cortocircuitar los cables, solo apriete lo suficiente para sujetar firmemente la coleta.
12. por último, usted está listo para probar! Van encontrar una lámpara con una bombilla incandescente (tiene uno, derecha?) y asegúrese de que la lámpara se atenúa cuando se gira la perilla y se enciende y apaga al pulsar. Te recomiendo conseguir un marcador para poner un + y un - en los lugares apropiados del atenuador para no tener que adivinar cuando enchufas el soldador en él.
13. tomar una cerveza, listo! (a menos que no funcionó, en cuyo caso debe volver atrás y averiguar lo que pasó.)
