10W LED controlador y regulador de luz (2 / 5 paso)

Paso 2: Lista de materiales

Para construir la tarjeta de conductor se necesita lo siguiente:

CantidadValorDigikey PNdes de refDescripción
1PCBN / AN / AOSHpark
20.1uF 50V1276-1012-1-NDC2, C3CONDENSADOR
210k ohmiosRMCF0603FT10K0CT-NDR3, R4RESISTENCIA
21uF 35V587-1437-1-NDC1, C4CONDENSADOR
22-1437565-9450-1792-1-NDSW2, SW3NO INTERRUPTOR TÁCTIL SPST-.05A 0 12V
1Ver matemáticasVer matemáticas de valorR1RESISTENCIA
17805DTLM78M05CDT/NOPB-NDIC2REGULADOR de voltaje positivo
1PIC12F1501PIC12F1501/SN-NDU1pic12f1501 micro
1CAT4101CAT4101TV-T75CT-NDIC11a conductor actual constante del LED (PWM)

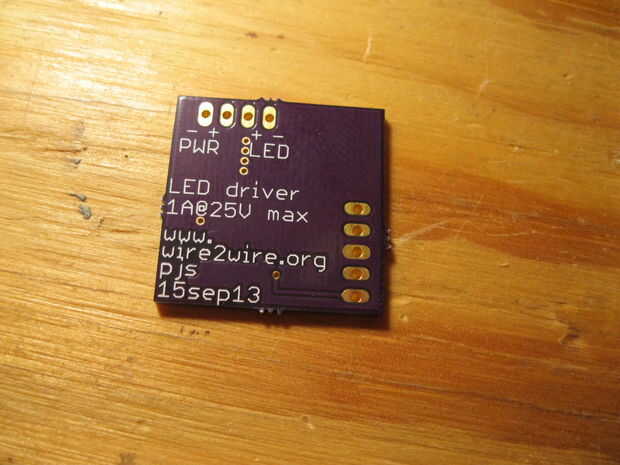

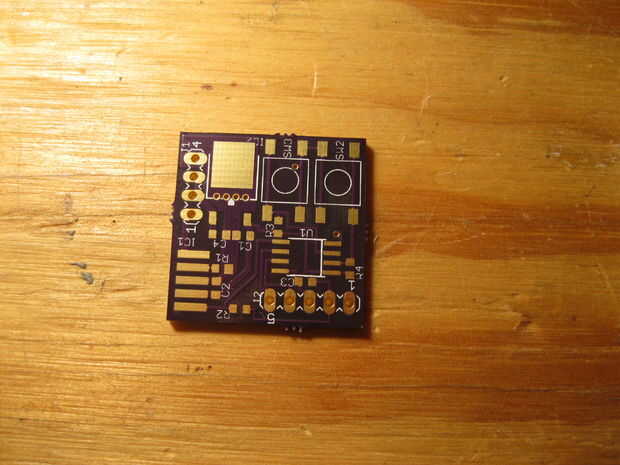

Ordené mis partes de Digikey (número de pieza suministrado) y las tarjetas bruto (PCB) de OSHpark.com

Más allá de eso, necesitará las siguientes herramientas:

Base de resina de la soldadura
Soldadura de hierro
pasta de soldadura opcional
horno de reflujo de opción
PICkit + software MPLAB (para programar el micro)
pinzas
