Paso 3: Asamblea de SMT

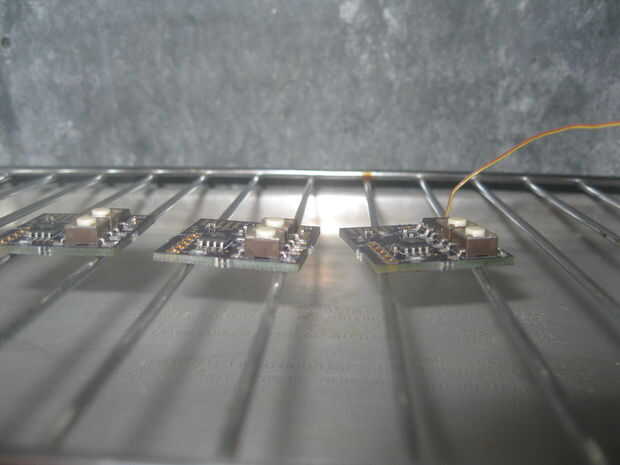

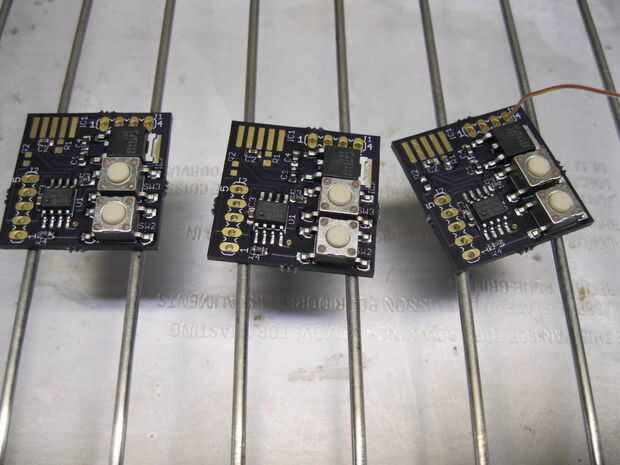

La clave para el uso de pasta de soldadura es que menos es mejor. Utilice un palillo o la punta de la jeringa pequeña para dispensar la pasta. Asegúrese de que obtener algunos en cada cojín. A continuación, coloque la parte de las almohadillas en la pasta. Asegúrese de que la goma tiene buen contacto en el cojín y la parte. Si no mover la parte para difundir un poco la pasta. No necesita pasta de aspecto aseado o parte exacta alineación en este momento. Cuando la tensión superficial de la soldadura de reflujo de las articulaciones se tire la goma en las articulaciones y alinee la parte un poco en el plato. Echar un vistazo de la primera y la última foto en este paso. Son de las misma 3 cartas y le dará una idea de la cantidad de pasta y los resultados.

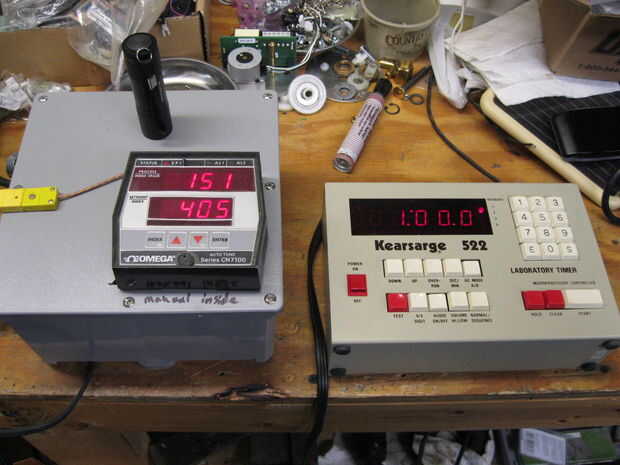

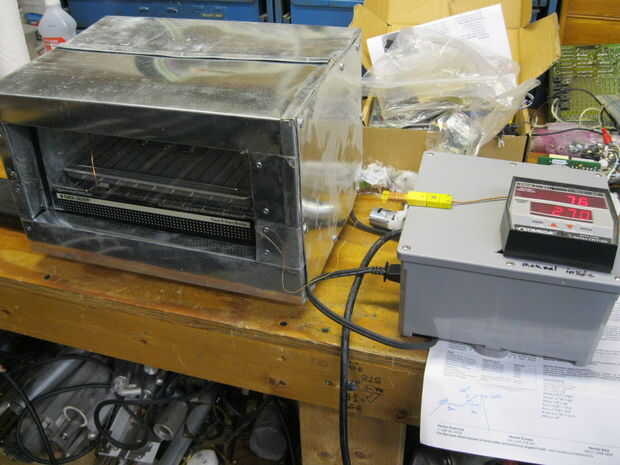

Dependiendo de la pasta y el horno la temperatura de reflujo y veces varían grandemente. Si es tu primera vez será necesario experimentar pero la curva en la hoja de datos de pasta de soldadura es un buen punto de partida.

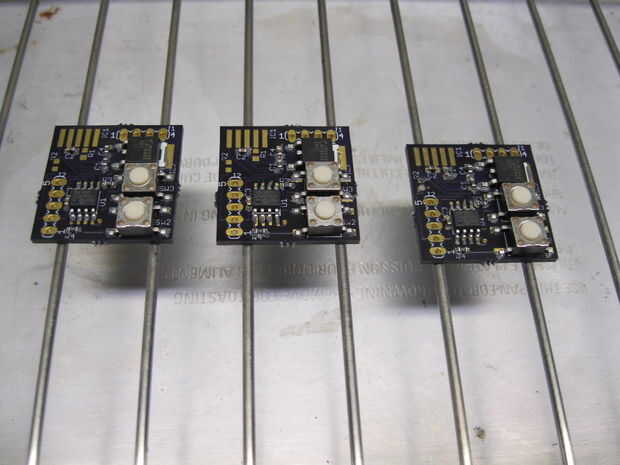

Una vez que el reflujo se realiza y las tarjetas se han enfriado Inspeccione todas las juntas para abre o cortos de soldadura. En esta versión no tenía ningún pantalones cortos y una sola resistencia de valor bajo un libre. Si usted encuentra cualquier toque de defectos que ellos con un soldador normal y resina núcleo de soldadura antes de proceder.
