10W LED controlador y regulador de luz (4 / 5 paso)

Paso 4: Instalar al controlador IC

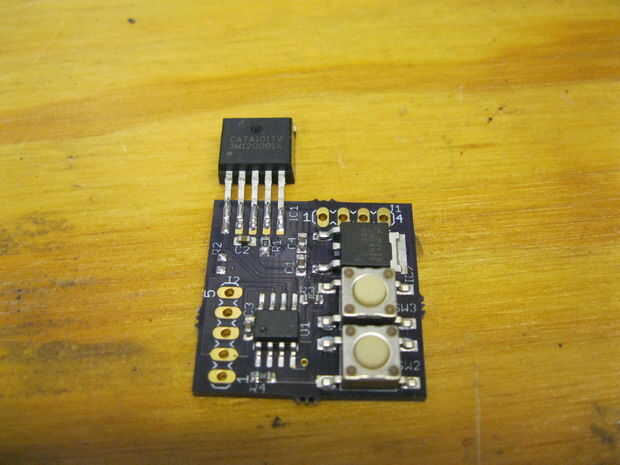

La parte final a fijarse es el CAT4104. Antes de soldar se en curva las piernas de la parte para que coincida con su montaje térmico. Los CAT4101 requiere un disipador de calor. En mi aplicación estoy bloqueo hacia abajo en un disipador de calor. Tan cuidadosamente había aplanado hacia fuera de las piernas y había soldado directamente en la tarjeta de crudo como se muestra.

Dependiendo de la solución térmica puede o no puede necesitar doblar las piernas de la CAT4101. Un método para la CAT4101 de hundimiento del calor sería sólo el cuerpo a una plaza de tarjeta revestido cobre no-grabado al agua fuerte de la soldadura. Ver que la ficha técnica de CAT4101 para las dimensiones requeridas de la almohadilla de cobre necesaria para disipador de calor correctamente la parte.

Si no la CAT4101 a una Junta de soldadura no se olvide de la parte posterior de la capa de grasa térmica y físicamente el dispositivo a un disipador de calor de la abrazadera. Ya sea de montaje método hacer seguro a la tierra el calor fregadero / cobre revestido tablero nuevo a la tierra de suministro de energía.
